Необходимым условием безопасности использования горючего газа в быту является появление запаха при утечке газа в помещение. Поэтому для своевременного обнаружения утечки газ одорируют добавкой сильнопахнущего вещества. Интенсивность запаха одорированного газа должна быть такой, чтоб его присутствие в помещении обнаруживалось при концентрации, не превышающей 20% от нижнего предела взрываемости этого газа и климатических условий (с увеличением температуры запах усиливается, поэтому концентрация одоранта в газе летом должна быть в 2-3 раза ниже, чем зимой) и др.
ОДОРАНТ — вещество, добавляемое в газ для придания ему специфического запаха, главным образом предупреждающего. Одоранты и продукты его сгорания должны быть физиологически безвредными, летучими (низкая температура кипения и высокое давление насыщенных паров), неагрессивными по отношению к материалам газопровода и оборудования газовых сетей; кроме того, одорант не должен поглощаться водой и углеводородным конденсатом, сорбироваться грунтом и предметами, находящимися в помещении. В качестве одоранта используют меркаптаны (этилмеркаптан, метилмеркаптан, пропилмер-каптан, изопропилмеркаптан и др.) и сульфиды (диэтилсульфид, диметилсульфид, диметил-дисульфид и др.). Расход этилмеркаптана составляет 16-20 г на 1000 м3 газа (для обнаружения мест утечек при испытании газопровода концентрацию его увеличивают в 3-5 раз). Одоризация газа осуществляется на головных сооружениях газопроводов, а в случае снижения концентрации одоранта в газе при транспортировке дополнительно на газораспределительных станциях.
Завод дозировочной техники "Ареопаг" предлагает блоки одоризации: как небольшие блоки для дозирования в установках биогаза, так и на крупные системные блоки для узловых газораспределительных станций.
Установки одоризации зарекомендовали себя как простое и надежное оборудование, применение которого все активнее распространяется и на новые направления переработки газа, такие как одоризация сжиженных газов LPG и CNG, а также при подаче природного сжиженного газа в распределительную газотранспортную сеть.
Блоки одорирования Ареопаг за счет внедрения современных средств автоматизации дают возможность не только непрерывно контролировать расход одорируемого газа, количество вводимого в поток одоранта, но и, сопоставляя фактические данные с расчетными величинами, периодически вносить необходимую корректировку в цикличность работы дозирующего насоса. Такой алгоритм позволяет обеспечивать высокую точность одорирования - около 2% (действующими нормативами допускается ±5%), не переусложняя конструкцию дозирующего устройства: любая реальная погрешность дозировки будет учтена и, при выходе за пределы заданной нормы, своевременно скорректирована. Благодаря блочной конструкции, модуль всегда можно дооснастить или изменить его технические параметры.
Мы изготовим установку одоризации в соответствии с требованиями вашего технического задания, предоставив комплексное решение.
Благодаря блочной конструкции, модуль всегда можно дооснастить или изменить его технические параметры.
Блоки одоризации ЗДТ "Ареопаг"
Основные преимущества
|
|
|

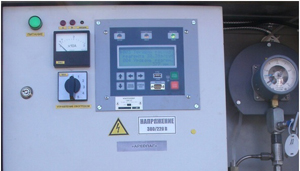

НадежноБезотказная работа обеспечивается применением только испытанных и проверенных временем образцов оборудования и приборов КИПиА. Контроллер управления совместим со всеми известными системами объемного измерения и подходит для использования во взрывоопасной зоне. |
ЭкономичноУстановки одоризации производства Завода дозировочной техники «Ареопаг» безотказно работают со всеми известными одорантами. |
МногофункциональноУстановки одоризации Ареопаг применяются на различных технологических процессах - это одоризация природного газа, сжиженного газа, а также при работе с био- или техническими газами. |
|
|
|
Изготовлено по заказу
Каждый запрос по подбору технического решения обрабатывается индивидуально. Мы производим оборудование подзаказ с использованием стандартных блочно-модульных компонентов или специальных комплектующих по желанию заказчика. При этом все комплектующие должны быть совместимы и гарантировать оптимальную работоспособность. |

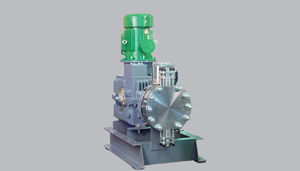

Абсолютная герметичностьДозировочные мембранные насосы не имеют динамических уплотнений и их конструктивной особенностью является наличие герметичной рабочей камеры, исключающей любые утечки наружу, а также загрязнение перекачиваемой жидкости. Таким образом гарантируется точное, надежное и безопасное дозирование одоранта. |
Сервисное обслуживаниеДоступность наших специалистов позволяет нашим заказчикам получать быстрое и квалифицированное послепродажное сервисное обслуживание. |
Принцип работы блоков одоризации ЗДТ «Ареопаг»
Одоризация различных газов
Индивидуальный подход в зависимости от применения. Ареопаг предлагает как стандартное исполнение блоков одоризации,
так и специальное изготовление в соответствии с техническим заданием заказчика для различных газов и газовых смесей:
Применение блоков одоризации газа ЗДТ «Ареопаг»
Блоки одоризации газа производства завода «Ареопаг» применяются на:
- Газораспределительных станциях (ГРС) с низким давлением.
- На станциях регулирования давления газа.
- Пунктах кустовой одоризации.
- На ветках высокорасходных (от 10 до 85 млн. нм3 в сутки)магистральных газопроводов (МГП).
Насосы и блоки одоризации газа ЗДТ «Ареопаг» применяют при:
- Одорировании сжиженного газа в транспортной системе, на заправочных станциях.
- Одорировании биогаза на биогазовых установках.
- Одорировании СПГ в терминалах импорта / экспорта до распределения.
- Орошении СПГ на заправочных станциях.
- Одорировании кислорода и технических газов.
Индивидуальное исполнение по специальному запросу заказчика
Ареопаг проектирует, изготавливает и поставляет оборудование по любым запросам в области одоризации. Установки одоризации ЗДТ «Ареопаг», изготовленные по специальным требованиям заказчика, производятся и поставляются «под ключ».
Все узлы подобраны таким образом, что надежная и бесперебойная работа оборудования гарантирована. При этом особое значение придается выбору самого оптимального технического и экономического решения с учетом специальных требований заказчика, норм и предписаний, а также особых условий эксплуатации. Значение имеет любая детальная информация - применяя новейшие технологии, Ареопаг разработает для вас современное оборудование, которое будет соответствовать всем параметрам запроса и обеспечит необходимую функциональность. Качество комплектующих узлов и деталей имеет для завода Ареопаг большое значение. Мы применяем систему контроля за качеством на всех этапах производства.

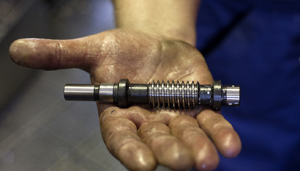

Комплектующие:
Стандартное применение
Блочно-модульное исполнение
Наряду с производством установок одоризации по специальным требованиям заказчика Завод дозировочной техники «Ареопаг» предлагает также и стандартное исполнение, в состав которого входят наиболее часто используемые узлы.
Данное исполнение позволяет снизить стоимость оборудования и существенно сократить срок поставки. Специальные требования могут быть учтены и в этом случае.

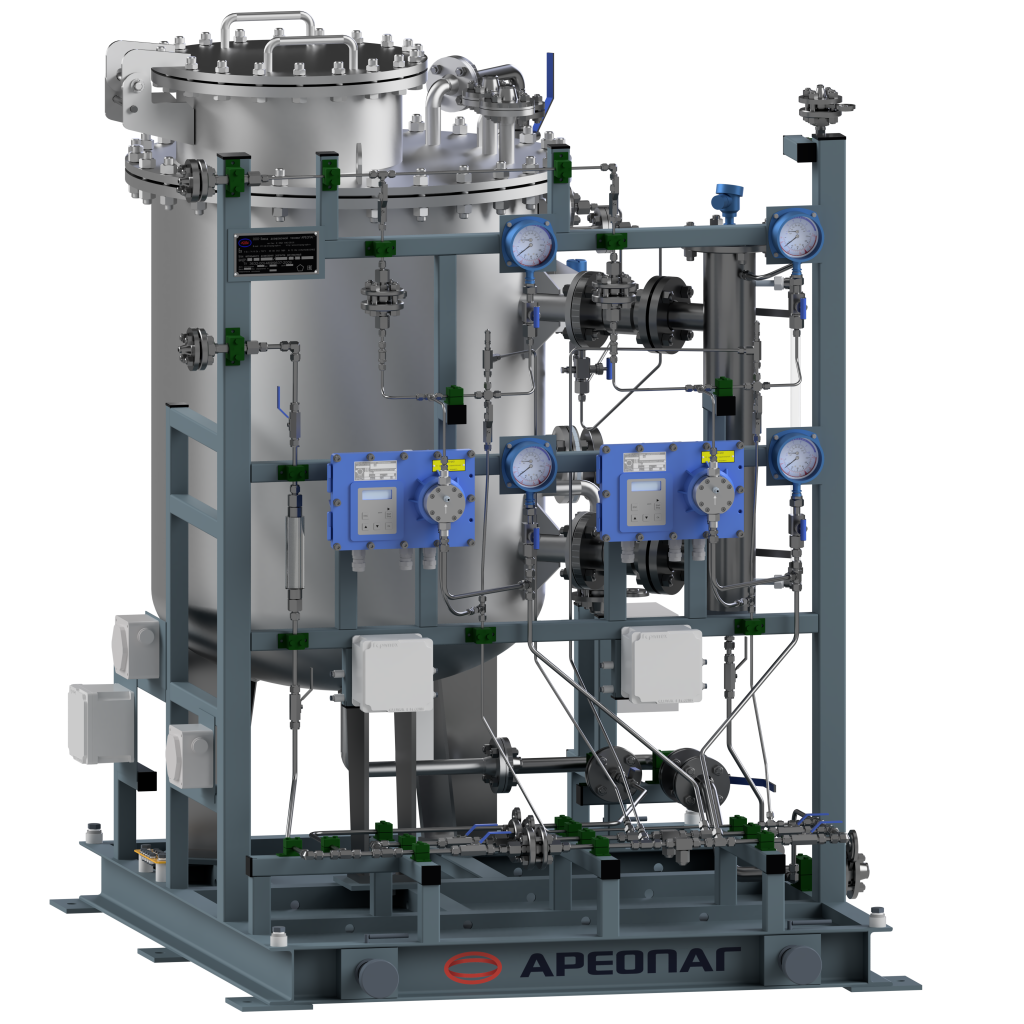

Установка одоризации со стационарной емкостью
Стандартное решение для специальных случаев:
Компактный дизайн с размещением насосов, приборов КиП и электрокомпонентов на одной раме.
Модульно-блочное исполнение со стационарной емкостью:

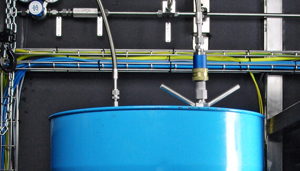

Установка одоризации со сменной емкостью
Стандартное исполнение со сменной емкостью 0D7 / 0D8:
Для монтажа на стену, на поддон или на раму.
