Требуемая длина хода плунжера S в мм может быть определена по формуле:
где:
Qr – заданное, установленное по шкале регулирования насоса значение подачи насоса, л/ч.
n – действительная частота двойных ходов плунжера, 1/мин., согласно таблице 4 Паспорта;
Vsw –Рабочий объем, вытесненной жидкости за один проход плунжера при максимальной длине хода плунжера, мл, согласно таблице 4 Паспорта;
Sn - максимальное значение длины хода плунжера, мм согласно таблице 1 Паспорта.
Более точно (с учётом величины динамической вязкости жидкости и фактического числа ходов плунжера) определите требуемое значение длины хода плунжера по специальной номограмме, приведённой на рисунке 1, построенной в координатах подачи жидкости за один ход плунжера V см3/ход, длины хода плунжера L мм и параметра режима эксплуатации Р /mn, где
Р - давление на выходе, Па,
μ - коэффициент динамической вязкости, нс/м2,
n - число двойных ходов плунжера в секунду.
Зависимость 1 - идеальная подача за один ход плунжера - строится расчётным путём - данные расчёта для нанесения точки “а” в таблице 4 Паспорта (VИ - идеальная подача за один максимальный ход плунжера на номинальном режиме, см3/ход).
Зависимость 2 - наносится параллельно зависимости 1 через точку действительной подачи за один ход плунжера агрегата, определенной на воде при предельном давлении Рпр на выходе, максимальной длине хода плунжера - данные для нанесения точки “б” в таблице 4 Паспорта.
Зависимость 3 - прямая, соединяющая начало координат с точкой «С», абсцисса которой пересечение зависимости 2 со шкалой L, а ордината - Рпр/mn номинального режима.
Для реальных условий эксплуатации дозировочного агрегата в конкретной установке определите параметр Р/μ n.
Используя зависимость 3, получите величину поправки дельта L1, через которую параллельно зависимостям 1 и 2 постройте регулировочную характеристику 4. Рассчитайте по требуемой подаче QTP л /ч требуемую подачу за один ход плунжера.
Используя построенную зависимость 4, определите длину хода плунжера L1, на которую необходимо установить шкалу агрегата для получения заданной подачи.

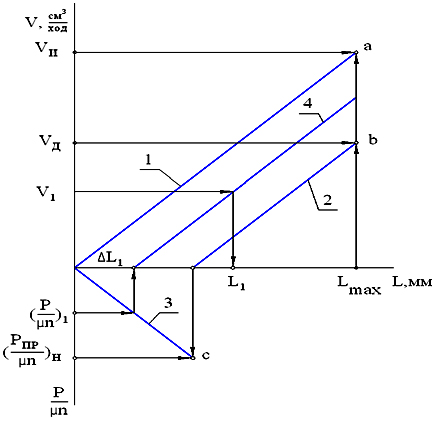

Номограмма настройки насоса на заданную величину подачи
Рис. 1. Номограмма настройки насоса на заданную величину подачи.
5.11.4 Рассмотренная в п. 5.11.2 и 5.11.3 настройка агрегата на требуемую величину подачи по величине подачи агрегата при приёмо-сдаточных испытаниях на заводском стенде не учитывает целый ряд особенностей его фактической работы, связанных с условиями его эксплуатации и износом проточной части. Малые значения погрешности дозирования можно обеспечить измерением фактического расхода или периодической тарировкой на эксплуатационных режимах работы агрегата согласно Проекту.
