Технические данные НДР 0,25 и 0,37 кВт

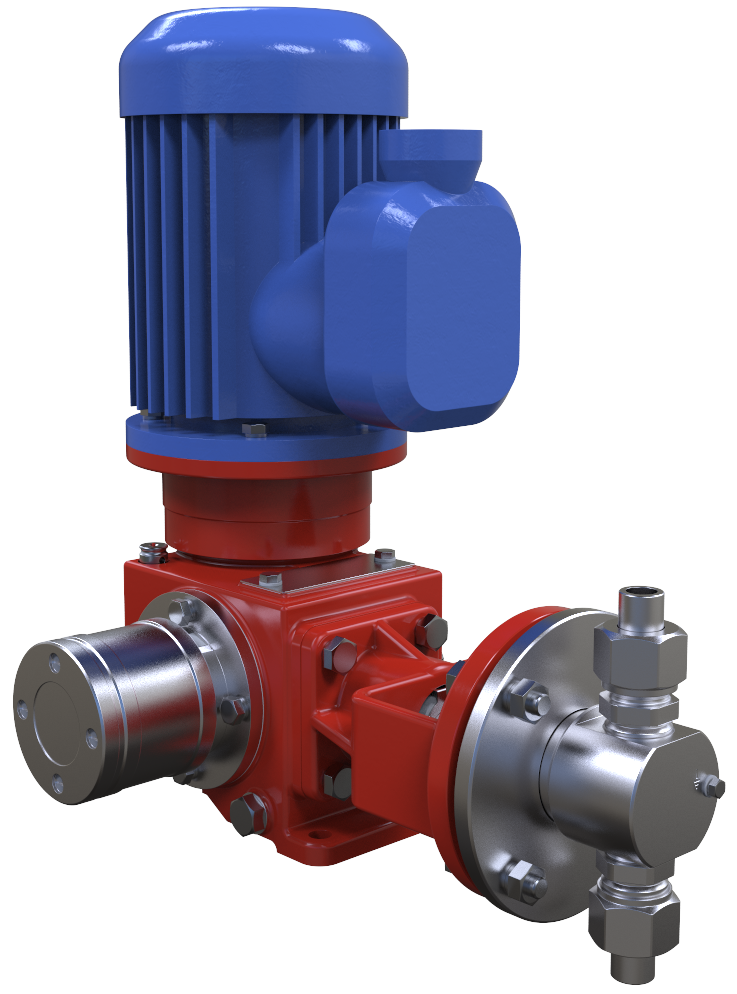

Дозировочные насосы НДР с мощностью привода 0,25 и 0,37 кВт



Редуктор АР40.2. Технические данные


Насосы дозировочные плунжерные предназначены для объёмного напорного дозирования нейтральных и агрессивных жидкостей, эмульсий, суспензий.

Область применения насосов определяется стойкостью материалов проточной части в дозируемой среде и исполнением комплектующего электрооборудования.

Насос для дозирования  с редуктором АР40.2 разработан с целью минимизации площади, занимаемой агрегатом, с целью удобства его компоновки в ограниченном пространстве.

Мощность электродвигателя дозировочного насоса см. в табл.1

Максимальный диапазон регулирования длины хода плунжера от 0 до 16 мм.

Рабочий диапазон регулирования длины хода плунжера от 4 до 16 мм.

Количество оборотов  маховика  для изменения хода плунжера в диапазоне регулирования - 16.

Габаритные и установочные размеры дозировочного насоса см. на рис. 1 и в таблице 1.

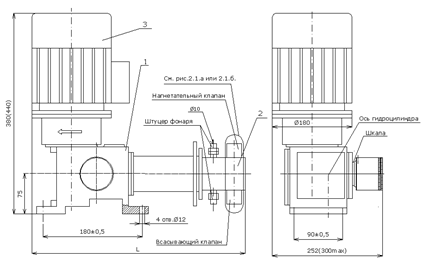

Рис. 1 - Дозировочный насос НД с редуктором АР40.2

Таблица 1 - Габаритные и установочные размеры дозировочных насосов
Модификация N, кВт Ход/мин. (двойной) Размеры, мм Масса, кг
L d1
НДР 0,4/100 К14А (В) 0,25  30  402 5 33 (38)
НДР 0,63/100 К14А(В) 0,25  30  402 5 33 (38)
НДР 1,0/100 К14А (В) 0,25  30  404 5 33 (38)
НДР 1,6/100 К14А (В) 0,25 100 402 5 33 (38)
НДР 1,6/400 К14А (В) 0,25 50 429 5 35 (40)
НДР 2/100 К14А (В) 0,25 100 402 5 33 (38)
НДР 2,5/100 К14А (В) 0,25 100 404 5 33 (38)
НДР 2,5/400 К14А (В) 0,25 100 429 5 35 (40)
НДР 4/100 К14А (В) 0,25 100 404 5 33 (38)
НДР 4/250 К14А (В) 0,25 100 429 5 35 (40)
НДР 6,3/100 К14А (В) 0,25 100 424 5 33 (38)
НДР 6,3/160 К14А (В) 0,25 100 425 5 34 (39)
НД1,0Р 10/100 К14А (В) 0,25 100 424 14 33 (38)
НД1,0Р 16/63 К14А (В) 0,25 100 440 14 33 (38)
НД1,0Р 25/40 К14А (В) 0,25 100 443 14 33 (38)
НД1,0Р 40/25 К14А (В) 0,25 100 449 14 34 (39)
НД1,0Р 63/16 К14А (В) 0,25 100 452 14 35 (40)
НД1,0Р 100/10 К14А (В) 0,25 100 449 14 35 (40)
НД1,0Р 160/6 К14А (В) 0,25 100 461  18,5 38 (43)
НД1,0Р 250/4 К14А (В) 0,25 100 456  18,5 39 (44)
НД1,0Р 300/3 К14А (В) 0,25 100 456  18,5 39 (44)
НДР 4/400 К14А (В) 0,37  100 429 5 35 (40)
НДР 6,3/250 К14А (В) 0,37  100 425 5 35 (40)
НДР 10/160 К14А (В) 0,37  100 424    14   33 (38)
НДР 16/100 К14А (В) 0,37  100 440    14   33 (38)
НДР 25/63 К14А (В) 0,37  100 443    14   33 (38)
НДР 40/40 К14А (В) 0,37  100 449    14   34 (39)
НДР 63/25 К14А (В) 0,37  100 452    14   35 (40)
НДР 100/16 К14А (В) 0,37  100 449    14   35 (40)
НДР 160/16 К14А (В) 0,37  100 461    14   38 (43)
НДР 250/6 К14А (В) 0,37  100 456    14   39 (44)
НДР 300/5 К14А (В) 0,37  100 456    14   39 (44)
