Технические данные НД 0,25 и 0,37 кВт

Дозировочные насосы НД с мощностью привода 0,25 и 0,37 кВт



Редуктор АР30. Технические данные


В дозирующих насосах применён червячный редуктор серии АР30, который обеспечивает надёжную работу в непрерывном и кратковременном режимах.

За счёт улучшения динамических показателей и оптимизации червячной пары понижены механические потери и повышен КПД привода.
Мощность электродвигателя дозировочного насоса см. в табл.1

Максимальный диапазон регулирования длины хода плунжера от 0 до 16 мм.

Рабочий диапазон регулирования длины хода плунжера от 4 до 16 мм.

Габаритные и установочные размеры дозировочного насоса см. на рис. 1 и в таблице 1.

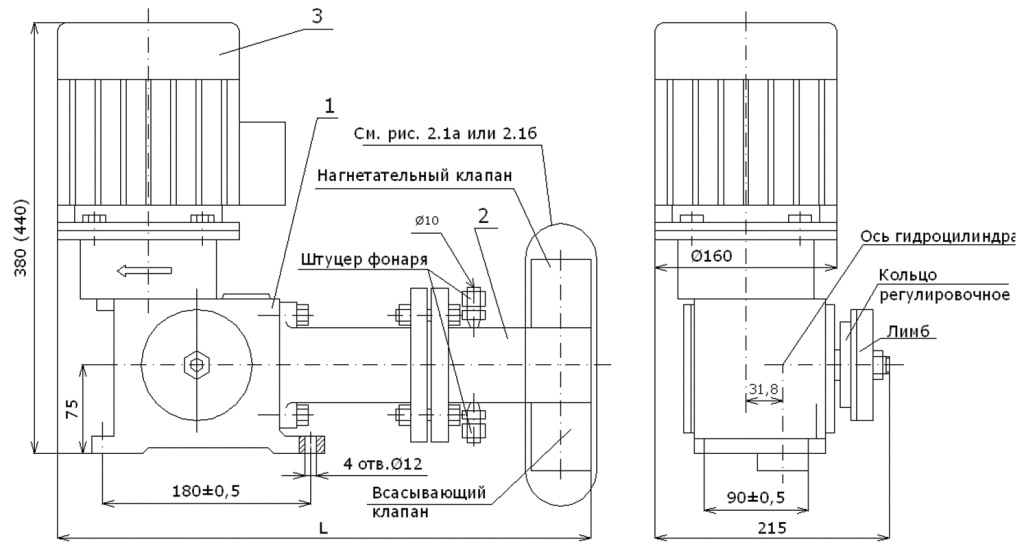

Рис. 1 - Дозировочный насос НД с редуктором АР30

Таблица 1 - Габаритные и установочные размеры дозировочных насосов
 Модификация N, кВт  Ход/мин.  (двойной)   Размеры, мм  L   Размеры, мм  d1  Масса, кг
НД 0,4/100 К14А (В) 0,25 30  415 5     31 (36)
НД 0,63/100 К14А (В) 0,25 30  415 5     31 (36)
НД 1/100 К14А (В) 0,25 30  417 5     31 (36)
НД 1,6/100 К14А (В) 0,25 100  415 5     31 (36)
НД 1,6/400 К14А (В)  0,25 50  442 5     33 (38)
НД 2/100 К14А (В)  0,25 100  415 5     31 (36)
НД 2,5/100 К14А (В)  0,25 100  417 5     31 (36)
НД 2,5/400 К14А (В)  0,25 100  442 5     35 (40)
НД 4/100 К14А (В)  0,25 100  417 5     31 (36)
НД 4/250 К14А (В)  0,25 100  442 5     35 (40)
НД 6,3/100 К14А (В)  0,25 100  437 5     31(36)
НД 6,3/160 К14А (В)  0,25 100  438 5     32 (37)
НД1,0 10/100 К14А (В)  0,25 100  437 14  31 (36)
НД1,0 16/63 К14А (В)  0,25 100  453 14  31 (36)
НД1,0 25/40 К14А (В)  0,25 100  456 14  31 (36)
НД1,0 40/25 К14А (В)  0,25 100  462 14  32 (37)
НД1,0 63/16 К14А (В)  0,25 100  465 14  33 (38)
НД1,0 100/10 К14А (В)  0,25 100  462 14  33 (38)
НД1,0 160/6 К14А (В)  0,25 100  474 18,5  36 (41)
НД1,0 250/4 К14А (В)  0,25 100  469 18,5  37 (42)
НД1,0 300/3 К14А (В)  0,25 100  469 18,5  37 (42)
НД 4/400 К14А (В)  0,37 100  442 5  35 (40)
НД 6,3/250 К14А(В)  0,37 100  438 5  35 (40)
НД1,0 10/160 К14А (В)  0,37 100  437 14  31 (36)
НД1,0 16/100 К14А (В)  0,37 100  453 14  31 (36)
НД1,0 25/63 К14А (В)  0,37 100  456 14  31 (36)
НД1,0 40/40 К14А (В)  0,37 100  462 14  32 (37)
НД1,0 63/25 К14А (В)  0,37 100  465 14  33 (38)
НД1,0 100/16 К14А (В)  0,37 100  462 14  33 (38)
НД1,0 160/10 К14А (В)  0,37 100  474 18,5  36 (41)
НД1,0 250/6 К14А (В)  0,37 100  469 18,5  37 (42)
НД1,0 300/5 К14А (В)  0,37 100  469 18,5  37 (42)
