Дозировочные насосы НД с мощностью привода 0,55 и 1,1кВт
Максимальный диапазон регулирования длины хода плунжера насосов дозаторов от 0 до 32 мм.
Рабочий диапазон регулирования длины хода плунжера от 8 до 32 мм.
Габаритные и установочные размеры одноплунжерного насоса дозатора см. на рис.1 и в табл.1.

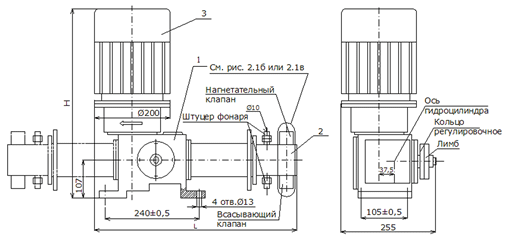

Рис. 1 - Насос дозатор с редуктором АР33 (одноплунжерный и двухплунжерный)
Таблица 1 - Габаритные и установочные размеры дозировочных насосов
Модификация |
N, кВт |
Ход/ мин (двойной) |
Размеры, мм | Масса, кг | ||
Н | L | d1 | ||||
НД2,5 10/400 К14А (В) | 0,55 | 100 |
507 (527) |
552 | 14 | 48 (53) |
НД2,5 16/250 К14А (В) |
0,55 |
100 |
507 (527) |
537 | 14 | 48 (53) |
НД2,5 25/160 К14А (В) |
0,55 |
100 |
507 (527) |
551 | 14 | 48 (53) |
НД2,5 40/100 К14А (В) |
0,55 |
100 |
507 (527) |
545 | 14 | 48 (53) |
НД2,5 63/63 К14А (В) |
0,55 |
100 |
507 (527) |
555 | 14 | 49 (54) |
НД2,5 100/40 К14А (В) |
0,55 |
100 |
507 (527) |
570 | 14 | 50 (55) |
НД2,5 160/25 К14А (В) |
0,55 |
100 |
507 (527) |
548 | 18,5 | 50 (55) |
НД2,5 250/16 К14А (В) |
0,55 |
100 |
507 (527) |
543 | 18,5 | 52 (57) |
НД2,5 400/10 К14А (В) |
0,55 |
100 |
507 (527) |
590*1 | 32,5 | 58 (63) |
НД2,5 630/6 К14А (В) |
0,55 |
100 |
507 (527) |
615*1 | 32,5 | 60 (65) |
НД2,5 16/400 К14А (В) | 1,1 | 100 |
512 (562) |
537 | 14 | 51 (56) |
НД2,5 25/250 К14А (В) | 1,1 | 100 |
512 (562) |
551 | 14 | 51 (56) |
НД2,5 40/160 К14А (В) | 1,1 | 100 |
512 (562) |
545 | 14 | 51 (56) |
НД2,5 63/100 К14А (В) | 1,1 | 100 |
512 (562) |
555 | 14 | 52 (57) |
НД2,5 100/63 К14А (В) | 1,1 | 100 |
512 (562) |
570 | 14 | 53 (58) |
НД2,5 160/40 К14А (В) | 1,1 | 100 |
512 (562) |
548 | 18,5 | 53 (58) |
НД2,5 250/25 К14А (В) | 1,1 | 100 |
512 (562) |
543 | 18,5 | 55 (60) |
НД2,5 400/16 К14А (В) | 1,1 | 100 |
512 (562) |
590*1 | 32,5 | 61 (66) |
НД2,5 630/10 К14А (В) | 1,1 | 100 |
512 (562) |
615*1 | 32,5 | 63 (68) |
*1 – размер по фланцу
Насосы двухплунжерные (2НД...)
Компоновка и установочные размеры см. на рис.1.
Габаритные размеры двухплунжерного насоса дозатора определяются выбранным набором гидроцилиндров, соответствующих базовому ряду гидроцилиндров одноплунжерных насосов.
Допустимое давление на выходе каждого из гидроцилиндров не должно превышать допустимого давления на выходе гидроцилиндра базового одноплунжерного насоса.
Изменение подачи в обоих гидроцилиндрах происходит синхронно, раздельное регулирование подачи в гидроцилиндрах невозможно. Во время работы насоса должны быть задействованы оба гидроцилиндра.
Схема подключения электродвигателя должна предусматривать отключение двигателя при превышении допустимого давления на выходе каждого гидроцилиндра.
