Дозировочные насосы НДР с мощностью привода 0,25 и 0,37 кВт
|
Редуктор АР40. Технические данныеНасосы дозировочные плунжерные предназначены для объёмного напорного дозирования нейтральных и агрессивных жидкостей, эмульсий, суспензий. Область применения насосов дозаторов определяется стойкостью материалов проточной части в дозируемой среде и исполнением комплектующего электрооборудования. |
Мощность электродвигателя дозировочного насоса см. в табл.1
Максимальный диапазон регулирования величины хода плунжера от 0 до 16 мм.
Рабочий диапазон регулирования длины хода плунжера от 4 до 16 мм.
Количество оборотов маховика для изменения хода плунжера в диапазоне регулирования - 16.
Шкала регулирования может устанавливаться в любом из четырех положений удобном для наблюдения.
Габаритные и установочные размеры насосов дозаторов серии АР40.1 см. на рис.1. и в табл.1.

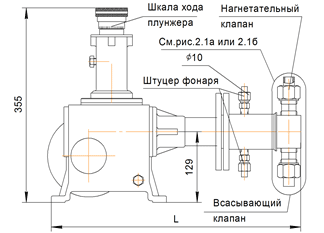

Рис. 1 - Насос дозатор с редуктором АР40.1 (одноплунжерный и двухплунжерный)
Агрегаты двухплунжерные (2НД...Р...)
Насосы дозаторы укомплектован двумя гидроцилиндрами на базе одного редуктора.
Установочные размеры см. на рис.1. Габаритные размеры определяются выбранным набором гидроцилиндров, соответствующих базовому ряду гидроцилиндров одноплунжерных агрегатов.
Допустимое давление на выходе каждого из гидроцилиндров не должно превышать допустимого давления на выходе гидроцилиндра базового одноплунжерного агрегата.
Схема подключения электродвигателя должна предусмотреть отключение двигателя при превышении допустимого давления на выходе каждого гидроцилиндра.
Таблица 1 - Габаритные и установочные размеры дозировочных насосов
| Модификация | N, кВт | Ход/мин. (двойной) | Размеры, мм | Масса, кг | |
| L | d1 | ||||
| НДР 0,4/100 К14А (В) | 0,25 | 30 | 402 | 5 | 35 (37) |
| НДР 0,63/100 К14А(В) | 0,25 | 30 | 402 | 5 | 35 (37) |
| НДР 1,0/100 К14А (В) | 0,25 | 30 | 404 | 5 | 35 (37) |
| НДР 1,6/100 К14А (В) | 0,25 | 100 | 402 | 5 | 35 (37) |
| НДР 1,6/400 К14А (В) | 0,25 | 50 | 429 | 5 | 37 (42) |
| НДР 2/100 К14А (В) | 0,25 | 100 | 402 | 5 | 35 (40) |
| НДР 2,5/100 К14А (В) | 0,25 | 100 | 404 | 5 | 35 (40) |
| НДР 2,5/400 К14А (В) | 0,25 | 100 | 429 | 5 | 37 (42) |
| НДР 4/100 К14А (В) | 0,25 | 100 | 404 | 5 | 35 (40) |
| НДР 4/250 К14А (В) | 0,25 | 100 | 429 | 5 | 37 (42) |
| НДР 6,3/100 К14А (В) | 0,25 | 100 | 424 | 5 | 35 (40) |
| НДР 6,3/160 К14А (В) | 0,25 | 100 | 425 | 14 | 36 (41) |
| НД1,0Р 10/100 К14А (В) | 0,25 | 100 | 424 | 14 | 35 (40) |
| НД1,0Р 16/63 К14А (В) | 0,25 | 100 | 440 | 14 | 35 (40) |
| НД1,0Р 25/40 К14А (В) | 0,25 | 100 | 443 | 14 | 35 (40) |
| НД1,0Р 40/25 К14А (В) | 0,25 | 100 | 449 | 14 | 36 (41) |
| НД1,0Р 63/16 К14А (В) | 0,25 | 100 | 452 | 14 | 37 (42) |
| НД1,0Р 100/10 К14А (В) | 0,25 | 100 | 449 | 14 | 37 (42) |
| НД1,0Р 160/6 К14А (В) | 0,25 | 100 | 461 | 18,5 | 40 (45) |
| НД1,0Р 250/4 К14А (В) | 0,25 | 100 | 456 | 18,5 | 41 (46) |
| НД1,0Р 300/3 К14А (В) | 0,25 | 100 | 456 | 18,5 | 41 (46) |
| НДР 4/400 К14А (В) | 0,37 | 100 | 429 | 5 | 37 (42) |
| НДР 6,3/250 К14А (В) | 0,37 | 100 | 425 | 5 | 37 (42) |
| НДР 10/160 К14А (В) | 0,37 | 100 | 424 | 14 | 35 (40) |
| НДР 16/100 К14А (В) | 0,37 | 100 | 440 | 14 | 35 (40) |
| НДР 25/63 К14А (В) | 0,37 | 100 | 443 | 14 | 35 (40) |
| НДР 40/40 К14А (В) | 0,37 | 100 | 449 | 14 | 36 (41) |
| НДР 63/25 К14А (В) | 0,37 | 100 | 452 | 14 | 37 (42) |
| НДР 100/16 К14А (В) | 0,37 | 100 | 449 | 14 | 37 (42) |
| НДР 160/16 К14А (В) | 0,37 | 100 | 461 | 14 | 40 (45) |
| НДР 250/6 К14А (В) | 0,37 | 100 | 456 | 14 | 41 (46) |
| НДР 300/5 К14А (В) | 0,37 | 100 | 456 | 14 | 41 (46) |
