Технические данные НДР 0,55 и 1,1 кВт

Дозировочные насосы НДР с мощностью привода 0,55 и 1,1 кВт



Редуктор АР43. Технические данные


Насосы дозировочные плунжерные предназначены для объёмного напорного дозирования нейтральных и агрессивных жидкостей, эмульсий, суспензий.

Область применения дозировочных насосов определяется стойкостью материалов проточной части в дозируемой среде и исполнением комплектующего электрооборудования.

Мощность электродвигателя дозировочного насоса см. в табл.1.



Максимальный диапазон регулирования длины хода плунжера от 0 до 32 мм.


Рабочий диапазон регулирования длины хода плунжера от 8 до 32 мм.


Зависимость между перемещением регулирующего органа и длиной хода плунжера нелинейная.


Количество оборотов рукоятки для изменения длины хода плунжера в диапазоне регулирования - 70.


Габаритные и установочные размеры дозировочного насоса см. на рис.1 и в табл.1.

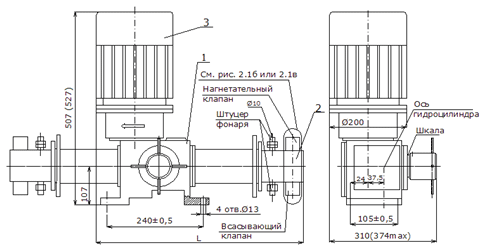

Рис. 1 - Дозировочный насос с редуктором АР43 (одноплунжерный и двухплунжерный)

Таблица 1 - Габаритные и установочные размеры дозировочных насосов
Модификация N, кВт Ход/мин двойной Размеры, мм Масса, кг
H   L d1
НД2,5Р 10/400 К14А (В) 0,55 100     507(527)     552   14 54 (59)
НД2,5Р 16/250 К14А (В) 0,55 100     507(527)     501   14 54 (59)
НД2,5Р 25/160 К14А (В) 0,55 100     507(527)     551   14 54 (59)
НД2,5Р 40/100 К14А (В) 0,55 100     507(527)     545   14 54 (59)
НД2,5Р 63/63   К14А (В) 0,55 100     507(527)     555   14 56 (61)
НД2,5Р 100/40 К14А (В) 0,55 100     507(527)     570   14 56 (61)
НД2,5Р 160/25 К14А (В) 0,55 100     507(527)     548 18,5 57(62)
НД2,5Р 250/16 К14А (В) 0,55 100     507(527)     543 18,5 59 (64)
НД2,5Р 400/10 К14А (В) 0,55 100     507(527)     601*1  32,5 63 (68)
НД2,5Р 630/6 К14А (В) 0,55 100     507(527)     615*1  32,5 65 (70)
НД2,5Р 16/400 К14А (В) 1,1   100     512(562)    501   14   57 (62)
НД2,5Р 25/250 К14А (В) 1,1   100     512(562)    551   14   57 (62)
НД2,5Р 40/160 К14А (В) 1,1   100     512(562)    545   14   57 (62)
НД2,5Р 63/100 К14А (В) 1,1   100     512(562)    555   14   59 (64)
НД2,5Р 100/63 К14А (В) 1,1   100     512(562)    570   14   59 (64)
НД2,5Р 160/40 К14А (В) 1,1   100     512(562)    548 18,5  60 (65)
НД2,5Р 250/25 К14А (В) 1,1   100     512(562)    543 18,5  62 (67)
НД2,5Р 400/16 К14А (В) 1,1   100     512(562)    601*1 32,5  66 (71)
НД2,5Р 630/10 К14А (В) 1,1   100     512(562)    615*1 32,5  68 (73)


Агрегаты двухплунжерные (2НД...Р...)

Агрегат укомплектован двумя гидроцилиндрами на базе одного редуктора. Установочные размеры см. на рис.1.

Габаритные размеры определяются выбранным набором гидроцилиндров, соответствующих базовому ряду гидроцилиндров одноплунжерных агрегатов.

Допустимое давление на выходе каждого из гидроцилиндров не должно превышать допустимого давления на выходе гидроцилиндра базового одноплунжерного агрегата.

Схема подключения электродвигателя должна предусматривать отключение двигателя при превышении допустимого давления на выходе каждого гидроцилиндра.
