Дозировочные насосы НДР с мощностью привода 5,5 и 7,5 кВт
|
Редуктор АР44. Технические данныеДозирующие плунжерные насосы предназначены для объёмного напорного дозирования нейтральных и агрессивных жидкостей, эмульсий, суспензий. Область применения дозирующих насосов определяется стойкостью материалов проточной части в дозируемой среде и исполнением комплектующего электрооборудования. |
Максимальный диапазон регулирования длины хода плунжера от 0 до 60 мм.
Рабочий диапазон регулирования длины хода плунжера от 15 до 60 мм.
Габаритные и установочные размеры дозировочного насоса см. на рис. 1 и в таблице 1.

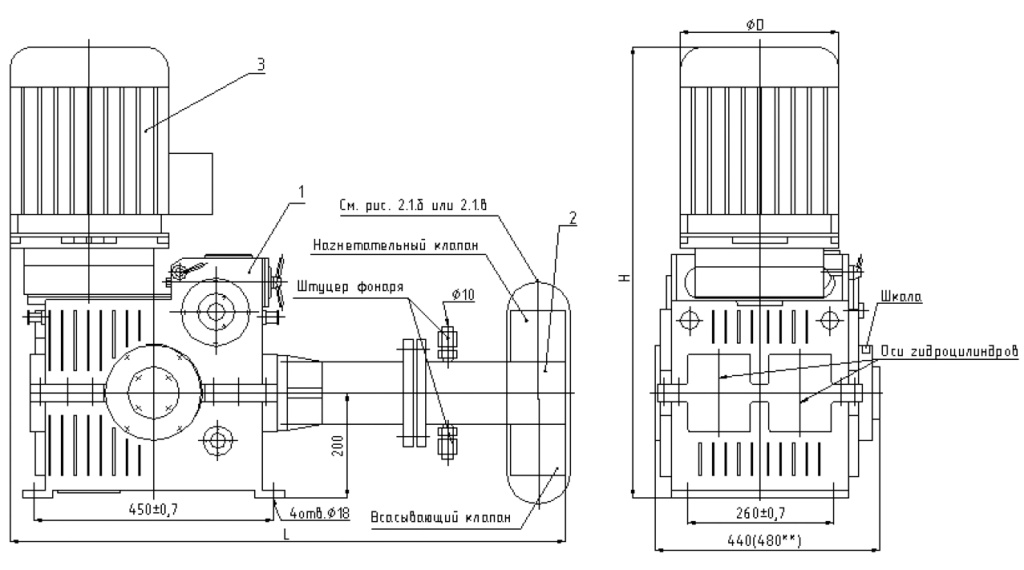

Рис. 1 - Дозировочный насос НДР с редуктором АР44
Таблица 1 - Габаритные и установочные размеры дозировочных насосов
| Кол-во гидроци-линдров | Модификация | N, кВт | Размеры, мм | Масса, кг | ||||||
| 100 ход/мин | * | 120 ход/мин | * | L | H | D | d1 | |||
| один | НД2,5Р 160/630 К14А (В) | 160 | НД2,5Р 200/500 К14А (В) | 200 | 5,5 | 941 | 847(892) | 300 | 18,5 | 281 (303) |
| один | НД2,5Р 250/400 К14А (В) | 250 | НД2,5Р 320/320 К14А (В) | 320 | 5,5 | 961 | 847(892) | 300 | 18,5 | 285 (307) |
| один | НД2,5Р 400/250 К14А (В) | 400 | НД2,5Р 500/200 К14А (В) | 500 | 5,5 | 953 | 847(892) | 300 | 32,5 | 283 (305) |
| один | НД2,5Р 630/160 К14А (В) | 630 | НД2,5Р 800/125 К14А (В) | 800 | 5,5 | 967 | 847(892) | 300 | 32,5 | 289 (311) |
| один | НД2,5Р 1000/100 К14А (В) | 1000 | НД2,5Р 1250/80 К14А (В) | 1250 | 5,5 | 980 | 847(892) | 300 | 38,5 | 296 (318) |
| один | НД2,5Р 1600/63 К14А (В) | 1600 | НД2,5Р 2000/50 К14А (В) | 2000 | 5,5 | 1014 | 847(892) | 300 | 38,5 | 303 (325) |
| один | НД2,5Р 2500/40 К14А (В) | 2500 | НД2,5Р 3200/32 К14А (В) | 3200 | 5,5 | 1071 | 847(892) | 300 | 45 | 305 (327) |
| один | НД2,5Р 3200/32 К14А (В) | 3200 | НД2,5Р 4000/25 К14А (В) | 4000 | 5,5 | 1030 | 847(892) | 300 | 45 | 310 (332) |
| один | НД2,5Р 5000/20 К14А (В)*1 | 5000 | НД2,5Р6000/16 К14А (В)*1 | 6000 | 5,5 | 1065 | 847(892) | 300 | 45 | 325 (347) |
| один | НД2,5Р 6400/16 К14А (В)*1 | 6400 | НД2,5Р7600/12 К14А (В)*1 | 7600 | 5,5 | 1065 | 847(892) | 300 | 45 | 341 (363) |
| два | 2НД2,5Р 63/630 К14А (В) | 120 | 2НД2,5Р 75/630 К14А (В) | 150 | 5,5 | 1384 | 847(892) | 300 | 14 | 290 (312) |
| два | 2НД2,5Р 100/500 К14А (В) | 200 | 2НД2,5Р 120/400 К14А (В) | 240 | 5,5 | 1363 | 847(892) | 300 | 14 | 293 (315) |
| два | 2НД2,5Р 160/320 К14А (В) | 320 | 2НД2,5Р 200/250 К14А (В) | 400 | 5,5 | 1384 | 847(892) | 300 | 18,5 | 294 (316) |
| два | 2НД2,5Р 250/200 К14А (В) | 500 | 2НД2,5Р 320/160 К14А (В) | 640 | 5,5 | 1432 | 847(892) | 300 | 18,5 | 302 (324) |
| два | 2НД2,5Р 400/125 К14А (В) | 800 | 2НД2,5Р 500/100 К14А (В) | 1000 | 5,5 | 1396 | 847(892) | 300 | 32,5 | 298 (320) |
| два | 2НД2,5Р 630/80 К14А (В) | 1250 | 2НД2,5Р 800/63 К14А (В) | 1600 | 5,5 | 1436 | 847(892) | 300 | 32,5 | 311 (333) |
| два | 2НД2,5Р 1000/50 К14А (В) | 2000 | 2НД2,5Р 1250/40 К14А (В) | 2500 | 5,5 | 1410 | 847(892) | 300 | 38,5 | 324 (346) |
| два | 2НД2,5Р 1600/32 К14А (В) | 3200 | 2НД2,5Р 2000/25 К14А (В) | 4000 | 5,5 | 1478 | 847(892) | 300 | 38,5 | 338 (360) |
| два | 2НД2,5Р 2500/20 К14А (В) | 5000 | 2НД2,5Р 3200/16 К14А (В) | 6400 | 5,5 | 1532 | 847(892) | 300 | 45 | 342 (364) |
| два | 2НД2,5Р 3200/16 К14А (В) | 6400 | 2НД2,5Р 4000/12 К14А (В) | 8000 | 5,5 | 1510 | 847(892) | 300 | 45 | 352 (374) |
| два | 2НД2,5Р 5000/10 К14А (В)*1 | 10000 | 2НД2,5Р6000/8 К14А (В)*1 | 12000 | 5,5 | 1600 | 847(892) | 300 | 45 | 382 (404) |
| два | 2НД2,5Р 6400/8 К14А (В)*1 | 12800 | 2НД2,5Р7600/6 К14А (В)*1 | 15200 | 5,5 | 1600 | 847(892) | 300 | 45 | 414 (436) |
| два | 2НД2,5Р 100/630К14А (В) | 200 | 2НД2,5Р 120/500 К14А (В) | 240 | 7,5 | 1393 | 877(932) | 350 | 14 | 305 (327) |
| два | 2НД2,5Р 160/400 К14А (В) | 320 | 2НД2,5Р 200/320 К14А (В) | 400 | 7,5 | 1384 | 877(932) | 350 | 18,5 | 306 (328) |
| два | 2НД2,5Р 250/250 К14А (В) | 500 | 2НД2,5Р 320/200 К14А (В) | 640 | 7,5 | 1432 | 877(932) | 350 | 18,5 | 314 (336) |
| два | 2НД2,5Р 400/150 К14А (В) | 800 | 2НД2,5Р 500/125 К14А (В) | 1000 | 7,5 | 1396 | 877(932) | 350 | 32,5 | 310 (332) |
| два | 2НД2,5Р 630/100 К14А (В) | 1250 | 2НД2,5Р 800/80 К14А (В) | 1600 | 7,5 | 1436 | 877(932) | 350 | 32,5 | 323 (345) |
| два | 2НД2,5Р 1000/63 К14А (В) | 2000 | 2НД2,5Р 1250/50 К14А (В) | 2500 | 7,5 | 1410 | 877(932) | 350 | 38,5 | 336 (358) |
| два | 2НД2,5Р 1600/40 К14А (В) | 3200 | 2НД2,5Р 2000/32 К14А (В) | 4000 | 7,5 | 1478 | 877(932) | 350 | 38,5 | 350 (372) |
| два | 2НД2,5Р 2500/25 К14А (В) | 5000 | 2НД2,5Р 3200/20 К14А (В) | 6400 | 7,5 | 1532 | 877(932) | 350 | 45 | 354 (376) |
| два | 2НД2,5Р 3200/20 К14А (В) | 6400 | 2НД2,5Р 4000/16 К14А (В) | 8000 | 7,5 | 1510 | 877(932) | 350 | 45 | 364 (386) |
| два | 2НД2,5Р 5000/12 К14А (В)*1 | 10000 | 2НД2,5Р6000/10К14А(В)*1 | 12000 | 7,5 | 1600 | 877(932) | 350 | 45 | 394 (416) |
| два | 2НД2,5Р 6400/10 К14А (В)*1 | 12800 | 2НД2,5Р7600/8 К14А (В)*1 | 15200 | 7,5 | 1600 | 877(932) | 350 | 45 | 426 (448) |
* – номинальная подача;
*1 – агрегаты с гидроцилиндром двухстороннего действия;
** – агрегаты с двумя гидроцилиндрами.
L – приведена для агрегата одноплунжерного, схема сборки а, г рис.2.
для агрегата двухплунжерного, схема сборки д, е рис.2.
Конструкция редуктора позволяет реализовать четыре варианта сборки одноплунжерных агрегатов и четыре варианта сборки двухплунжерных агрегатов, изображенных на рис. 2.
Многовариантность сборки агрегатов, их малые габаритные размеры обеспечивают оптимальную компоновку оборудования стационарных и передвижных насосных станций, экономию производственных площадей и повышение удобства обслуживания.
Возможность дозировки двух различных жидкостей позволяет раздельная (независимая) регулировка подачи каждого гидроцилиндра.

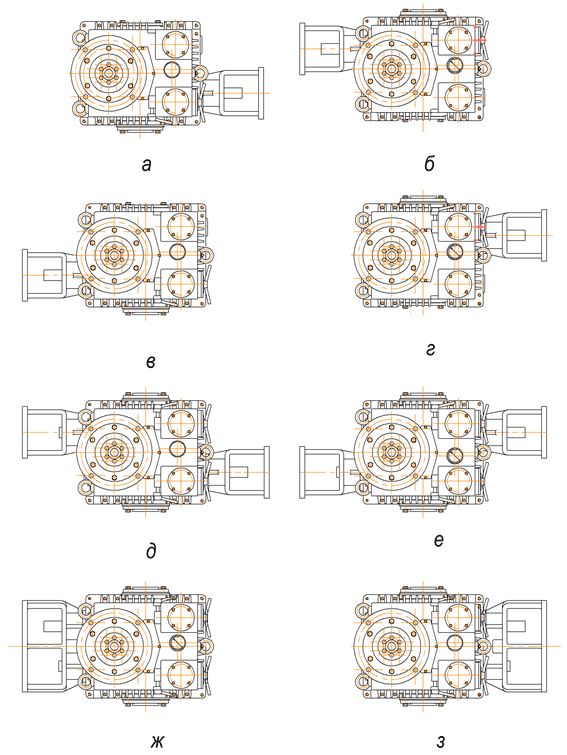

Рис. 2 - Схемы сборки редукторов серий АР24, АР34, АР44, вид сверху
