Мембранные насосы технические характеристики и конструкция

Основные технические характеристики и показатели надёжности агрегата

Наработка на отказ, ч.,  не менее 7000
Назначенный ресурс до капитального ремонта, ч.,  не менее 25000


Чертежи и габариты дозировочных мембранных насосов НДМ

Мембранный дозировочный насос НДМ с редуктором АР 30
Мембранный дозировочный насос НДМ с редуктором АР 40
Мембранный дозировочный насос НДМ с редуктором АР 33
Мембранный дозировочный насос НДМ с редуктором АР 43


Шумовые характеристики мембранных дозировочных насосов НДМ


Агрегаты соответствуют требованиям к шумовым характеристикам по ГОСТ12.1.003 и ГОСТ12.1.023.

Заявленные значения шумовых характеристик в соответствии с ГОСТ 30691 сведены в таблицу 1.

Таблица 1.

Уровень звуковой мощности Lwd, дБ, в октавной полосе со среднегеометрической частотой, Гц
Мощность привода, кВт 63 125 250 500 1000 2000 4000 8000 Корректированный уровень звуковой мощности LWad, дБА
0,18; 0,25; 0,37 64 64 66 66 65 64 70 65 75
0,55; 1,1; 1,5 74 75 75 75 78 75 75 70 75
2,2; 3,0; 4,0 83 85 85 85 87 85 85 81 90
5,5; 7,5; 11 90 91 91 91 91 90 90 92 95
15; 18,5; 30 94 95 95 95 97 94 94 94 100

Значения определены в соответствии с ГОСТ 23491 с учётом требований ГОСТ Р 51401.
Непревышение заявленных значений шумовых характеристик гарантируется.



Вибрационные характеристики мембранных дозировочных насосов НДМ

Агрегаты соответствуют требованиям к вибрационным характеристикам по ГОСТ12.1.012.
Измерения выполняют в одной точке в трех ортогональных проекциях, при этом виброизмерительный преобразователь располагают на одной из лап агрегата.
Среднее квадратическое значение виброскорости на основании агрегата в полосе частот 2 – 1000 Гц не должно превышать значения, приведённого в таблице 2.

Таблица 2.
 Мощность привода, кВт  Уровень виброскорости на основании агрегата, мм/с
 0,25; 0,37  0,4
 0,55; 1,1; 1,5  0,6
 2,2; 3,0; 4,0  1
 5,5; 7,5; 11  1,3
 15; 18,5; 30  1,6

Измерения проводят по ГОСТ ИСО 2954.


Мембранная насосная головка. Принцип работы:


  • при движении ползуна редуктора по направлению к редуктору (по рис. 2) мембрана выгибается вправо. Создается разряжение в проточной части и открывается всасывающий клапан. Дозируемая жидкость через всасывающий клапан поступает в камеру проточной части и заполняет её. При этом, под действием собственного веса и давления в напорном трубопроводе, нагнетательный клапан закрыт;
  • при движении ползуна 3 в направлении от редуктора (влево по рис. 2) мембрана выгибается влево, передавая давление в камеру проточной части. Всасывающий клапан закрывается, а нагнетательный – открывается, и жидкость выталкивается из камеры проточной части через нагнетательный клапан в напорный трубопровод.

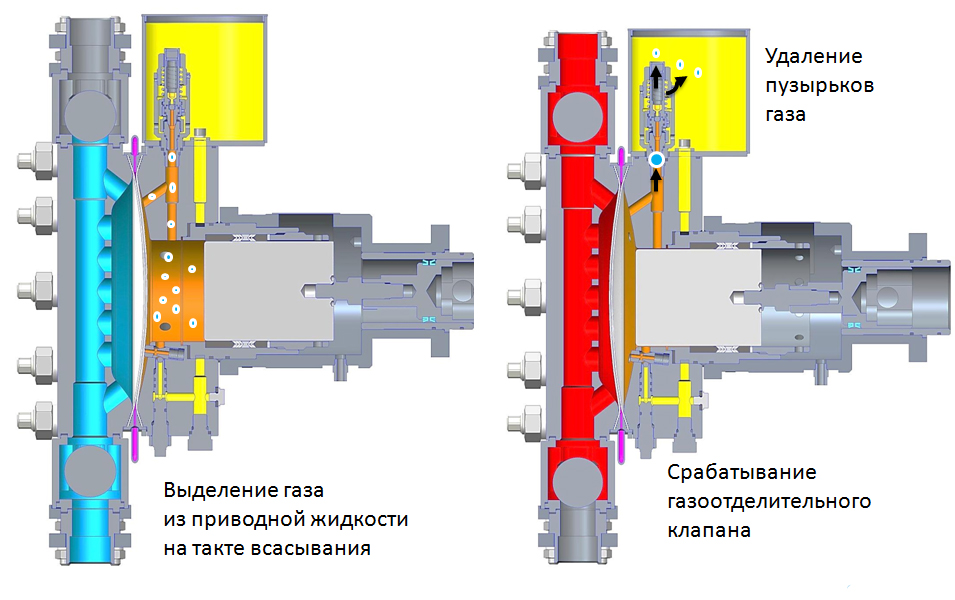

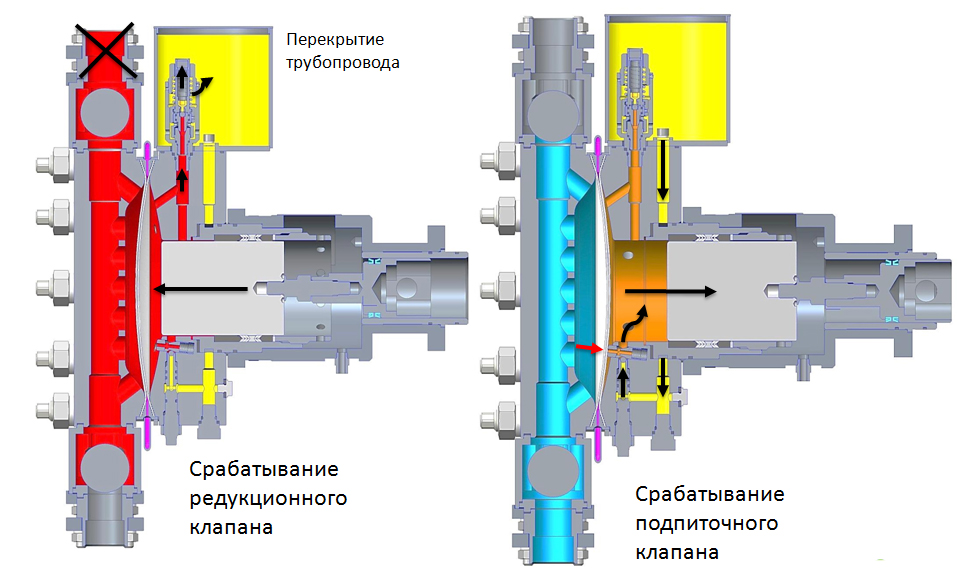

  Принцип работы  мембранного дозировочного насоса НДМ2 (с гидравлическим нагружением мембраны)

r1 .jpg

r2 .jpg
