Насосы-дозаторы для микродозирования М7

Изготавливаются в соответствии с ТУ 3632-003-46919837-2007.  Предназначены  для микродозирования и обеспечения оптимальной концентрации реагента в рабочей среде для эффективной защиты оборудования. Также применяются   для высокоточного дозирования дорогостоящих микрокомпонентов (витаминов, микроэлементов, ферментов).

Подача от
0,01 л/ч
Подача до
2,5 л/ч
Мощность
0,24 кВт
Давление до
2,5 МПа

Установочные размеры

Установочный размер насоса-дозатора для микродозирования М7, ммДлинаШиринаВысота
НД  М7 с мощностью привода 0,24 кВт325230654

Описание

Насос-дозатор для микродозирования М7

Особенности насоса-дозатора для микродозирования.

Регулирование подачи реагента осуществляется изменением числа ходов штока толкателя путем подачи управляющего сигнала с устройства управления на электродвигатель, номинальная подача 1,6 л/час, предельное давление 250 кгс/см², проточная часть из стали 12Х18Н9Т, без рубашки обогрева или охлаждения, без устройства фонаря, дозировочный электродвигатель во взрывозащищенном исполнении.

Управление насосом микродозирования выполняется на основе реле или программируемого логического контроллера, обеспечивающих периодическое кратковременное включение в работу электродвигателя насоса, в течение которого производится подача дозы, с паузой через заданные промежутки времени между включениями. Изменением паузы между включениями электродвигателя производится настройка производительности насоса.

Время работы электродвигателя должно обеспечивать полный ход плунжера насоса. Первоначальные данные по времени работы устанавливаются заводом-изготовителем насоса. Как правило, около 1 секунды. При вводе в эксплуатацию насоса возможна корректировка данного времени. Максимальное количество включений не должно превышать указанное заводом-изготовителем. Как правило, не более 1200 включений в час. Минимальное количество включений не ограничено и определяется технологией производства, где будет установлен насос, и/или характеристиками дозируемой жидкости.

Исполнение НД 1.6/250 К13А М7 и НД 2.5/250 К13А М7 с приводом от толкателя электрогидравлического типа ТЭ-80МВ

Возможно построение агрегатов с другими параметрами, но произведение объемный расход (л/час) х предельное давление кгс/см² ≤ 400 (ограничено усилием привода агрегата).


Технические характеристики агрегата

Номинальная подача, л/ч
(при числе включений 1440 в час (24 в мин) и коэффициенте подачи 0.9)
1,6 2,5
Минимальная подача, л/час (при числе включений 9 в час) 0,01 0,02
Предельное давление, МПа (кгс/см²) 25(250) 16(160)
Диаметр плунжера, мм 10 13
Идеальная подача за один максимальный ход плунжера, см³/ход 16
Условный проход присоединяемых патрубков, мм 1,25 2,12
Тип толкателя электрогидравлического 5,0
Максимальное число включений в час(в мин) 1500(25)
Минимальное количество включений в час (в мин) не ограничено
Потребляемая мощность, кВт 0,24

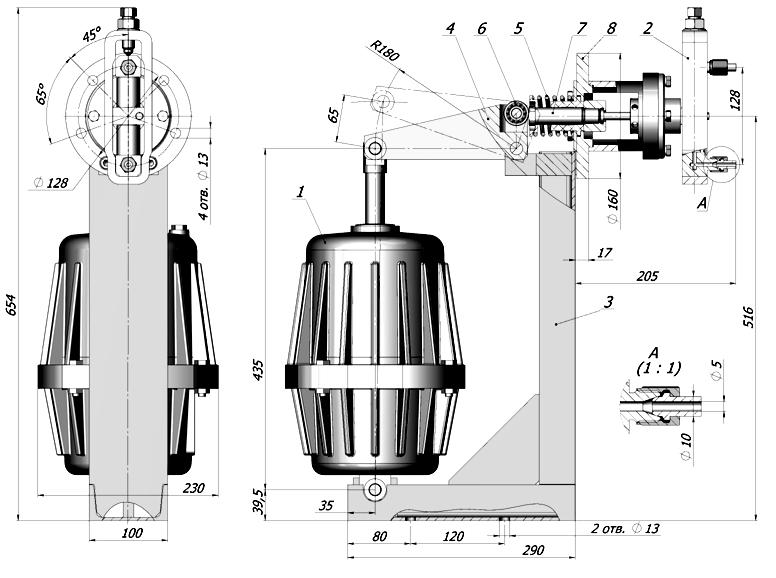

Рис. 1 - Агрегат дозировочный плунжерный с приводом от толкателя электрогидравлического


1 – толкатель электрогидравлический; 2 – гидроцилиндр; 3 – рама; 4 - рычаг; 5 – пружина; 6 – подшипник; 7 – толкатель; 8 – стакан


Преимущества

Надежность.
Возможность дистанционного контроля герметичности насоса.
