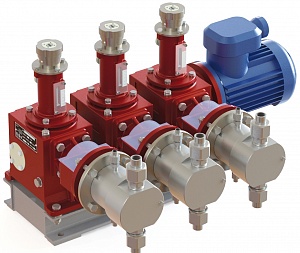

Блочные  насосные  агрегаты   построены на базе нескольких насосов (n = 2 ÷ 6) с одним общим электродвигателем мощностью до 4,0 кВт  (пример компоновки на рис. 1).

Отличительными особенностями блочных агрегатов являются:

• свободная по требованию Заказчика компоновка на одной общей раме нескольких насосов  со сдвигом такта работы на 360°/n;
• каждый насос имеет независимое регулирование величины объемной подачи изменением длины хода плунжера вручную по шкале при остановленном электродвигателе;
• изменением частоты вращения электродвигателя агрегата обеспечивается синхронное изменение подачи во всех насосах,
• возможность применения на каждом насосе дозировочных головок различных исполнений (плунжерных, герметичных плунжерных и мембранных) и в любых модификациях исполнения;
• возможность применения на каждом насосе дозировочных головок с разными значениями номинальной объемной подачи и предельного давления,при этом суммарная потребляемая мощность должна соответствовать условию:

          где: Qi – номинальное значение рабочей подачи соответственно i – го гидроцилиндра, л/ч;
          PHi – минимальное среднее значение давления во входном поперечном сечении при стационарном потоке соответственно i – го гидроцилиндра, кгс/см2;
          PKi – максимальное среднее значение давления в выходном поперечном сечении при стацио-нарном потоке соответственно i – го гидроцилиндра, кгс/см2;
          ηOi – коэффициент подачи соответственно i – го гидроцилиндра;
          ηri – гидравлический КПД определяется потерями на трение и местные сопротивления всасывающего и нагнетательного клапанов i – го гидроцилиндра;
          ηм – механический КПД агрегата определяется потерями на трение в уплотнении дозировочной головки и в редукторе, определяющим является КПД редуктора, который для редуктора следует  принимать равным 0,75-0,85;
          Nдвигат. – номинальная мощность электродвигателя, Вт;
          К – коэффициент запаса.

Блочные дозировочные агрегаты могут использоваться как для одновременного дозирования нескольких жидкостей с регулированием подачи каждой жидкости отдельно или синхронно всех, так и для дозирования одной жидкости, что позволяет значительно уменьшить пульсацию объемной подачи агрегата.

Технические характеристики агрегата

Максимальная подача одной дозировочной головки, л/ч	до 5000
Предельное давление, кгс/см2	до 400
Мощность электродвигателя, кВт	до 4,0
Максимальный диапазон регулирования хода плунжера, мм	от 0 до 60
Рабочий диапазон регулирования хода плунжера, мм	от 15 до 60
Расположение узлов регулирования длины хода плунжера	горизонтальное
Максимальное число дозировочных головок, шт	6

Габаритные размеры агрегата

длина (175+327·n), мм	до 1810
ширина, мм	до 950
высота (510+высота электродвигателя), мм	до 902

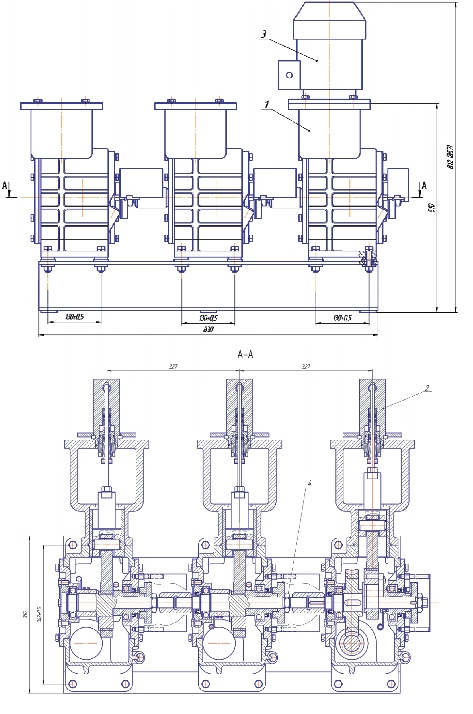

Рис. 1 - Пример компоновки блочного агрегата типа 3 БНД с плунжерными дозировочными головками
(Q = 7 л/ч, РК = 250 кгс/см2, Nдвигат = 2,2 кВт)



1 – редуктор; 2 – плунжерная дозировочная головка; 3 – электродвигатель; 4 – узел регулирования подачи при остановленном двигателе

Высота агрегата Н, указанная в скобках, действительна для агрегата с электродвигателем взрывозащищенного исполнения.
