Агрегаты с мощностью электродвигателя до 5,5 кВт с горизонтальным расположением приводного вала. Серия АР51.5 Основной особенностью блочных агрегатов на базе приводных механизмов серии АР51.5 является возможность построения блока с горизонтальным расположением приводного вала произвольной компоновки до 10 шт.

Компоновка агрегата выполняется со сдвигом фаз цикла “всасывание-нагнетание” для каждого насоса на угол, определяемый требованиями к агрегату.

Блочные агрегаты с мощностью электродвигателя до 5,5 кВт с горизонтальным расположением приводного вала состоят из мотор-редуктора поз. 1,насосных головок поз. 2, приводных механизмов поз. 3, и рамы поз. 4 см. рис.1.
Мотор – редуктор мощностью до 5,5 кВт (в зависимости от числа установленных приводных механизмов и параметров насосных головок) является их общим приводом.

Базовым элементом блочного агрегата является приводной механизм АР51.5, на который могут быть установлены насосные головки различных видов, типоразмеров и с различными сочетаниями рабочих параметров. Максимальная полезная мощность одной головки – 120 Вт.

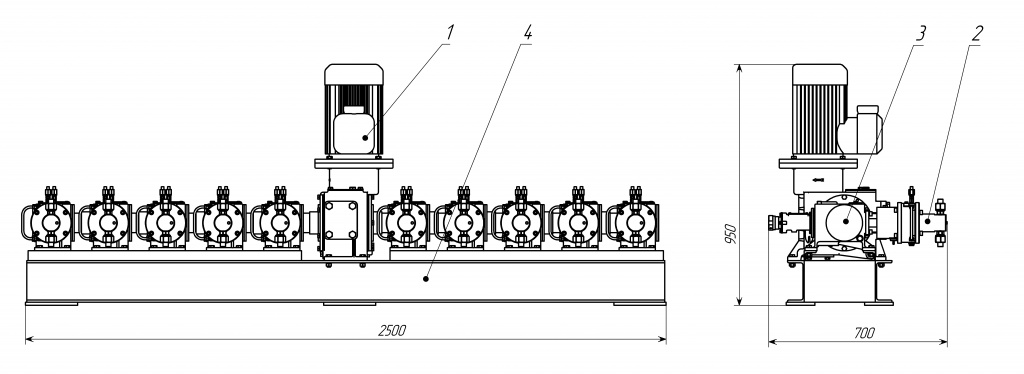

Рис. 1 - Строение блочного агрегата серии АР51.5

Габаритные размеры агрегата с мощностью электродвигателя 5,5 кВт, с установленными плунжерными головками модификации М8 представлены на рис. 1. Габаритные размеры могут меняться в зависимости от видов и типоразмеров применяемых насосных головок, а также типов электродвигателя.

Основные характеристики привода серии АР51.5:
Способ регулирования длины хода плунжера для каждой дозировочной головки – ручной, независимый (на ходу или при остановленном агрегате).

Также разработана модификация для дистанционного регулирования

• число полных ходов ползуна, мин.-1 – 75…130 (определяется мотор-редуктором);
• рабочий диапазон регулирования длины хода ползуна, мм - 8…32;
• расположение узлов регулирования длины хода плунжера – горизонтальное или вертикальное (определяется модификацией приводного механизма).

Агрегат может быть укомплектован любыми насосными головками с максимальной величиной хода плунжера – 32 мм, выпускаемыми ООО ”ЗДТ”Ареопаг”.
