Описание

Пневмогидроаккумулятор (другими словами демпфер пульсации, гаситель пульсации, компенсатор пульсации) предназначен для гашения пульсаций, вибраций и колебаний потока жидкости, возникающих в гидравлических системах, которые негативно влияют на работу оборудования и системы в целом. Пульсацию в гидравлической системе можно оценить коэффициентом неравномерности давления – отношением разницы максимального и минимального давления к среднему значению давления в системе. Благодаря применению ПГА возможно снизить коэффициент неравномерности давления пульсации в системе до 3-5%.

Пневмогидроаккумулятор без разделителя сред является одним из самых экономичных и простых по конструкции ПГА (по сравнению с ПГА с разделителем сред мембранного и баллонного типа).
Область его применения обусловлена параметрами гидравлической системы такими как условия эксплуатации, дозируемая жидкость, рабочее давление системы, подача в линии, требующей установки ПГА.
ПГА без разделителя сред периодически требуется дозаправлять газом. В большинстве применений их заправляют просто атмосферным воздухом, открывая пробку при слитой из корпуса ПГА жидкости. При необходимости их могут заправлять и азотом с давлением больше атмосферного, но только в режиме наличия в подводящем трубопроводе ПГА жидкости. Простой способ непрерывного пополнения ПГА газом, растворенном в дозируемой жидкости, заключается в размещении внешнего нагревательного элемента вокруг верхней части корпуса ПГА. При достаточном нагреве увеличивается процесс парообразования, обеспечивая тем самым необходимый объем газа для амортизации
ПГА относится к изделиям общего назначения, восстанавливаемым, ремонтопригодным, обслуживаемым по ГОСТ 27.003 и выпускаются во всех климатическом исполнениях.

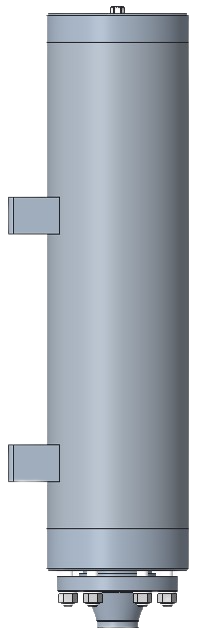

Пневмогидроаккумулятор на линии нагнетания

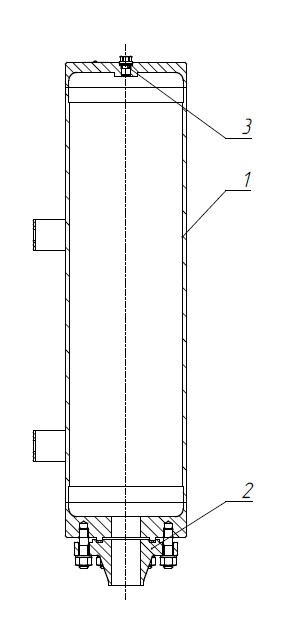

Номера позиций: 1 – корпус сварной, 2 – фланец, 3 – пробка
Рис.1- Устройство пневмогидроаккумулятора на линии нагнетания

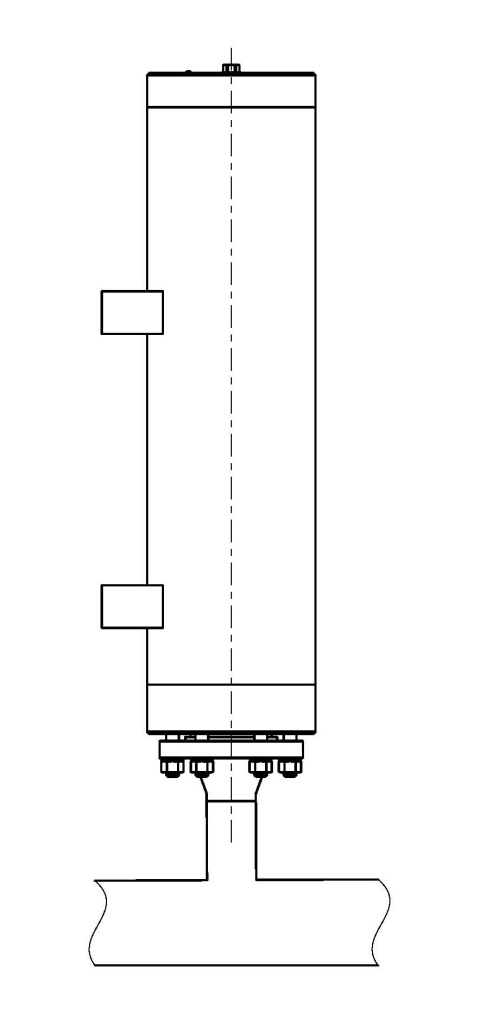

Рис.2- Монтажная схема установки ПГА врезкой в нагнетающий трубопровод

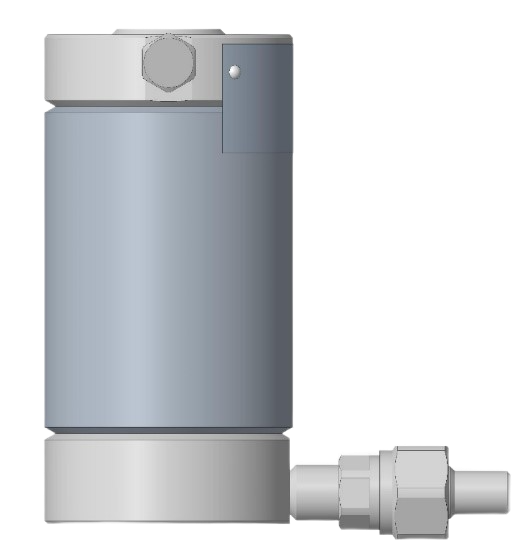

Пневмогидроаккумулятор на линии всаса

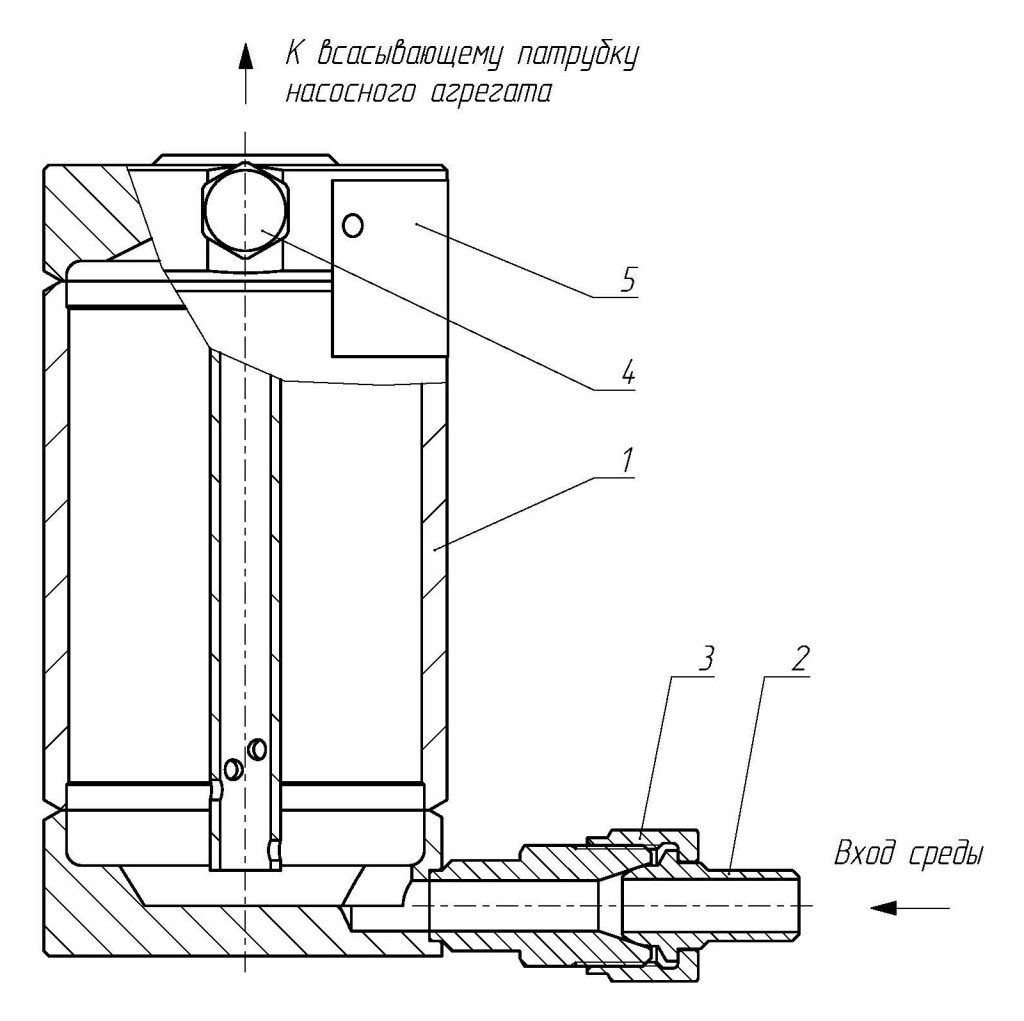

Номера позиций: 1–корпус сварной, 2–ниппель под приварку, 3–гайка накидная,  4 - пробка, 5 – табличка информационная.

Рис.3- Устройство пневмогидроаккумулятора на линии всаса

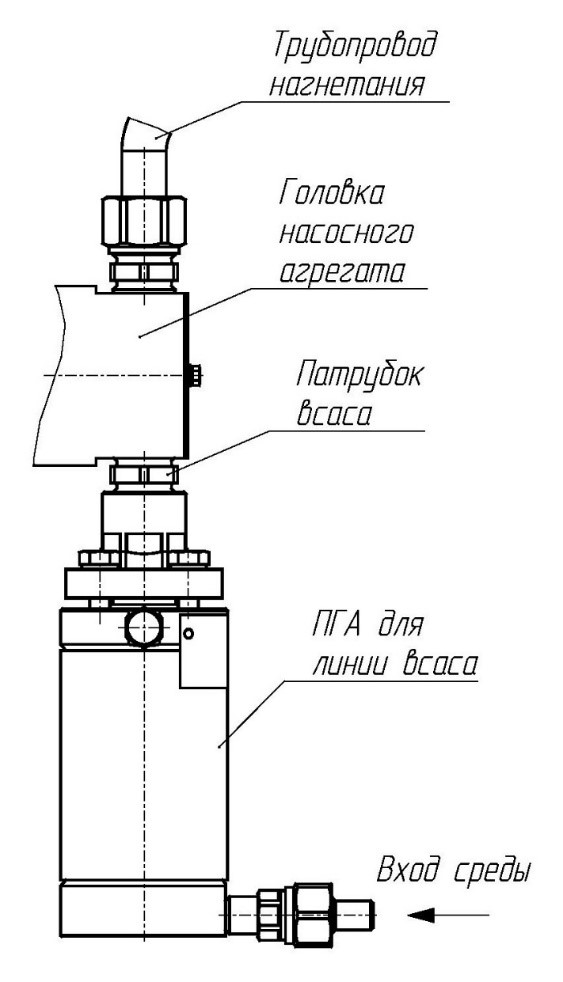

Рис.4. - Монтажная схема установки ПГА без разделителя сред на линию всаса

Основной параметрический ряд ПГА

Наименование оборудование	Полный газовый объем V0, дм3	Номинальное давление PN*,                         кгс/см2	Подача насоса Q, л/ч
ПГА-В-0,25/16-О-К-3**	0,25	16	Подача согласно номограммам (см. рис.5,6,7,8)
ПГА-В-1,0/16-О-К-3**	1	16
ПГА 1/160-О	1	160
ПГА 2,5/63-О	2,5	63
ПГА 4/40-О	4	40
ПГА 6,5/25-О	6,5	25
ПГА 10/16-О	10	16

*Возможна эксплуатация при меньшем давлении, **ПГА для всасывающего трубопровода

Рекомендации выбора ПГА без разделителя сред в зависимости от подачи насоса

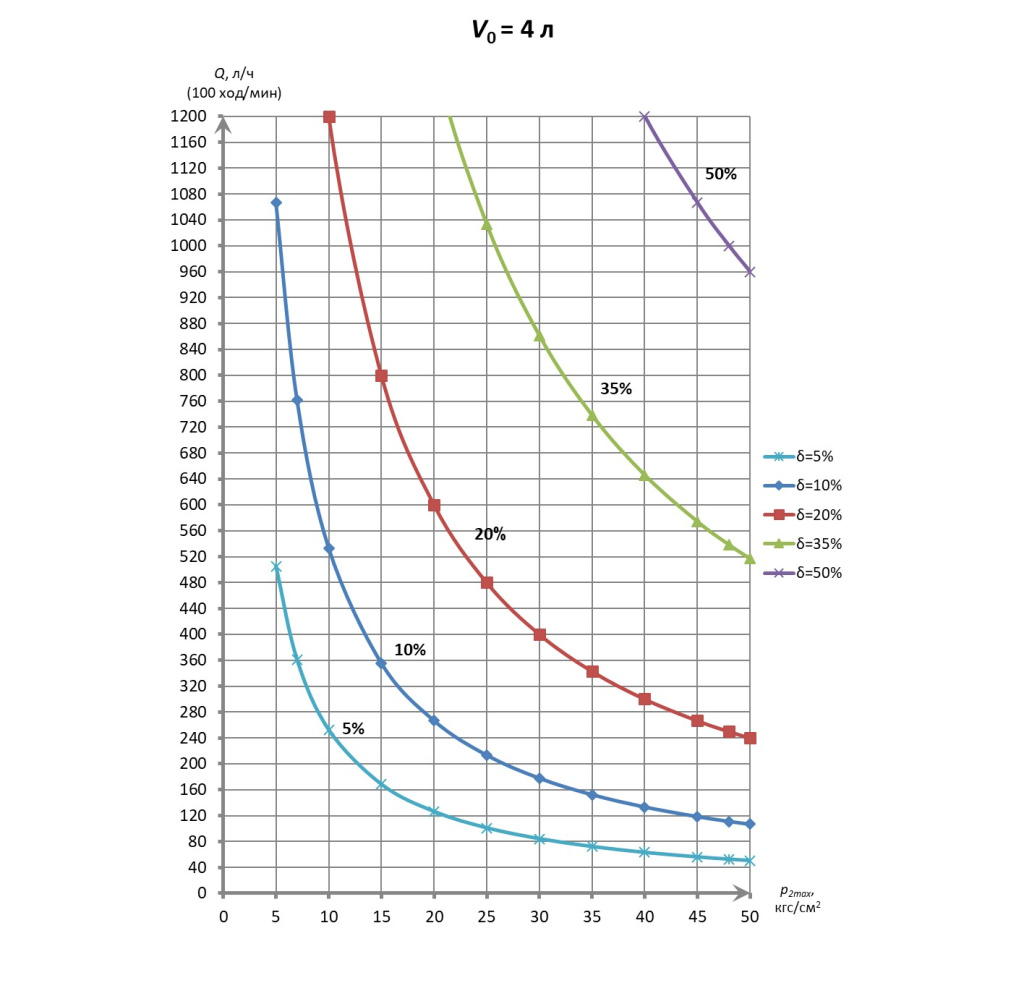

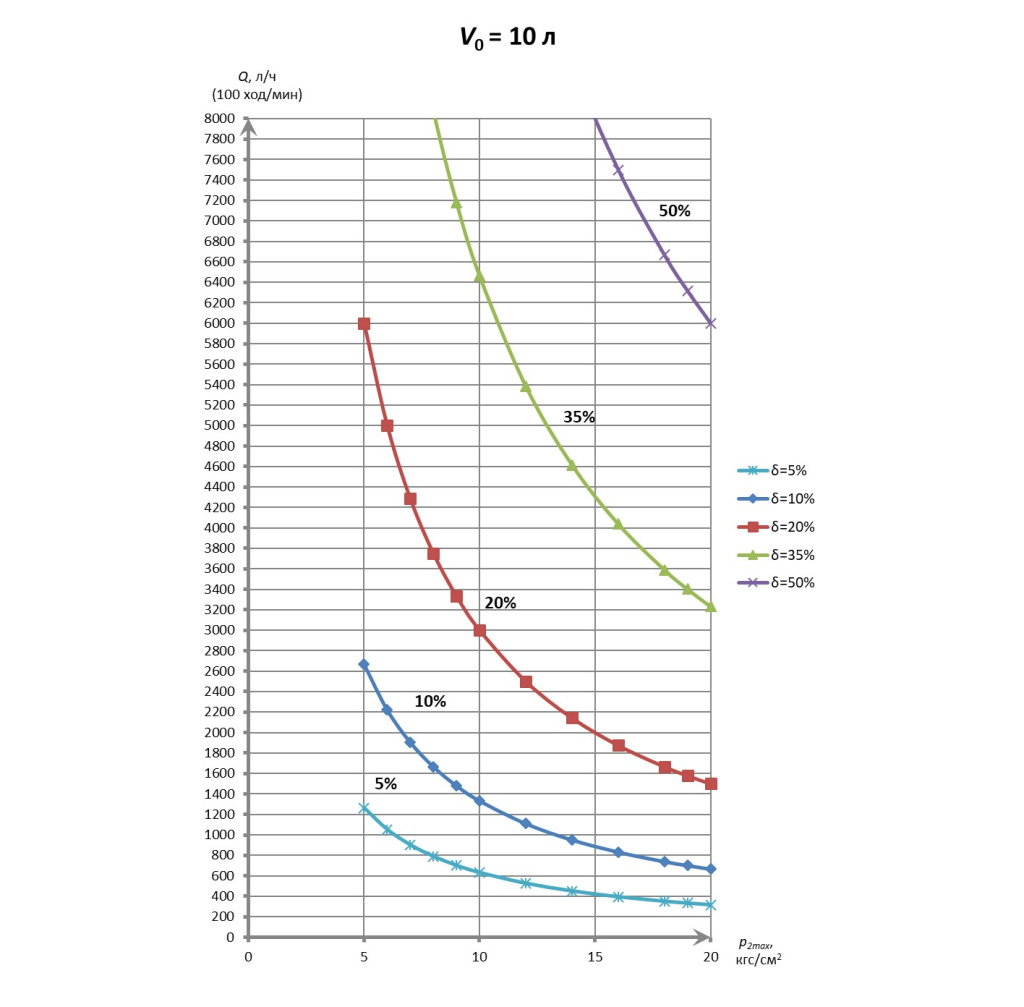

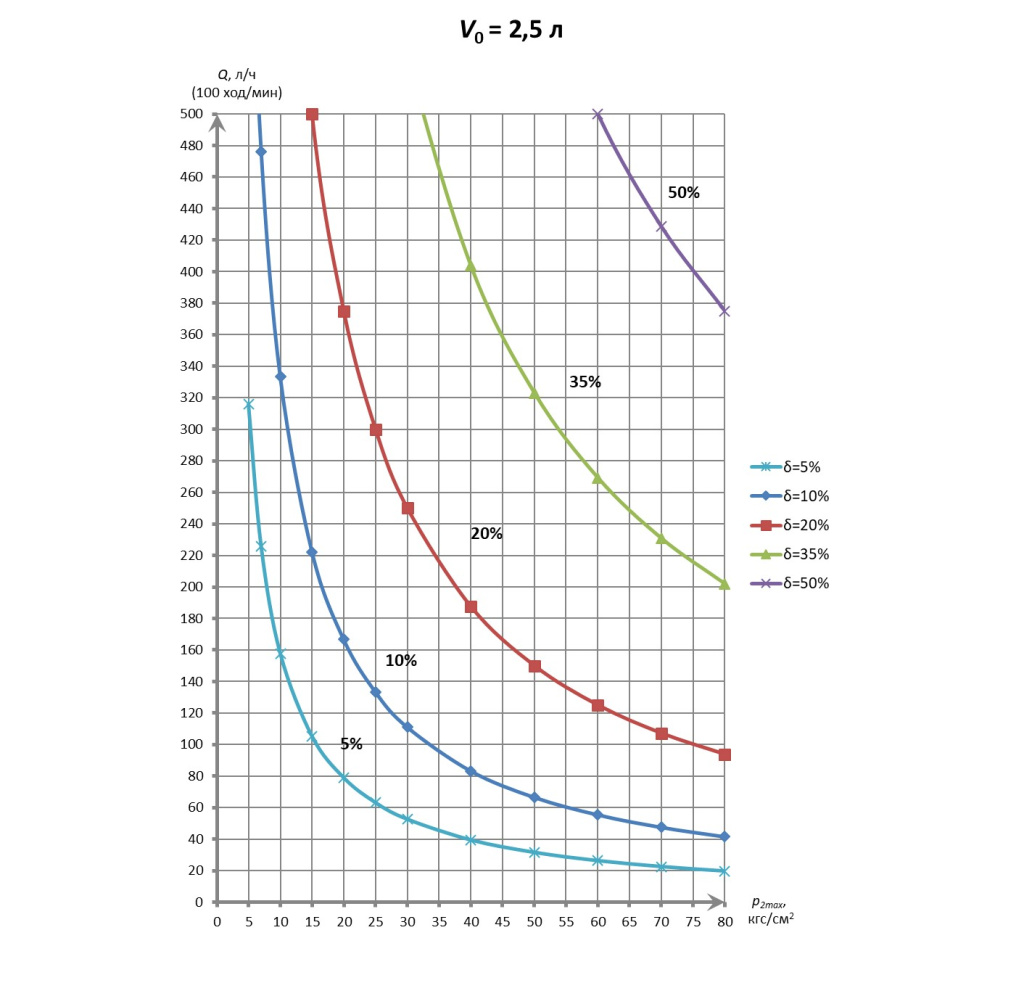

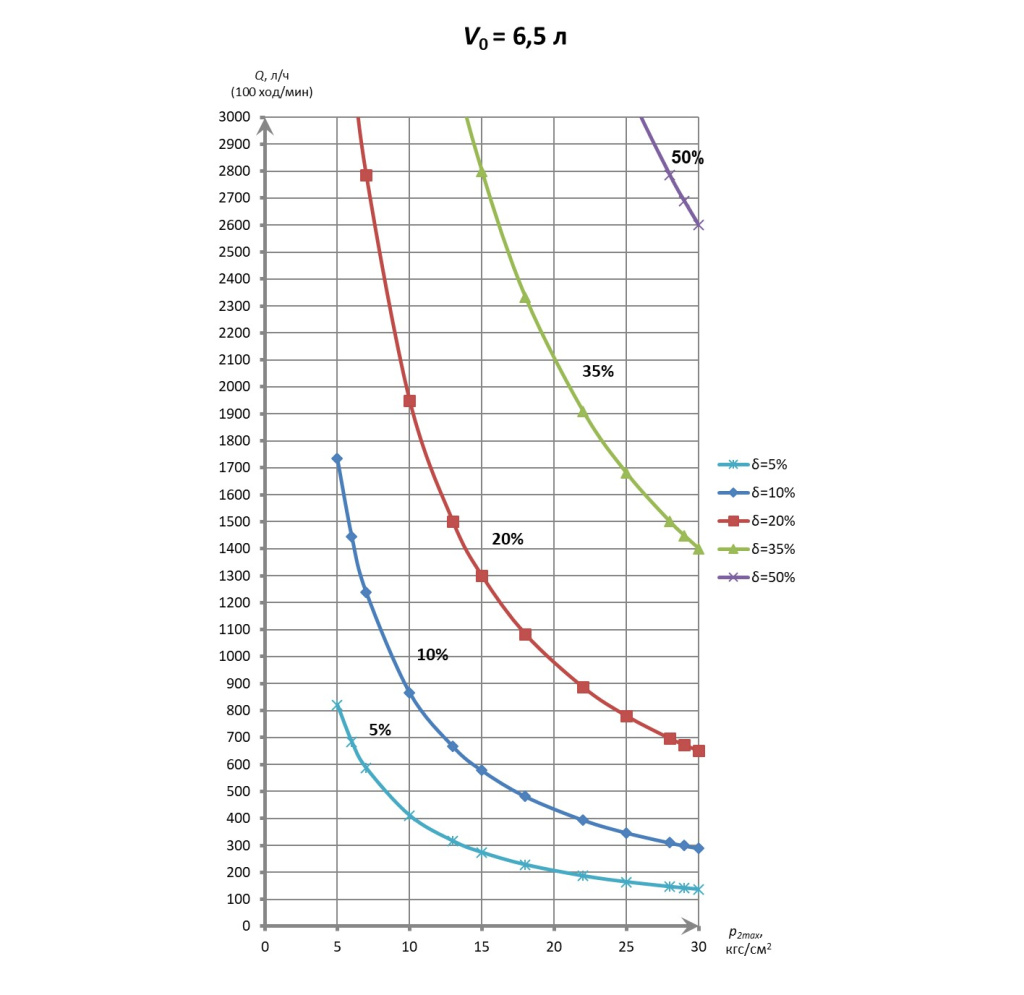

Подбор ПГА рекомендуется подбирать на основании номограмм (см. рис.5,6,7,8)

Пример выбора ПГА: необходимо подобрать ПГА для обеспечения величины остаточной пульсации δ≤10% для насоса с производительностью

 Q=160 л/ч при n=100 ход/мин и максимально рабочее давлением p_2max=25 кг/см².

Из номограмм для заданных параметров Q и p_2max видно следующее:

- рис. 4 значение остаточной пульсации δ≈20%;

- рис. 5 значение остаточной пульсации δ≈12%;

- рис. 6 значение остаточной пульсации δ≈8%;

Следовательно, требуемое значение V₀=4 л

Рис.5

Рис.6

Рис.7

Рис.8

Сводная таблица ПГА без разделителя сред

Наименование оборудования	Полный объем ПГА,  л	Исполнение по монтажу **	Материал прокладок	Температура рабочей среды, °С
ПГА-В-0,25/16-О-К-3	0,25	Монтаж только в разрыв всасывающего трубопровода	Фторопласт	от - 60 до + 150
ПГА-В-1,0/16-О-К-3	1,0	Монтаж только в разрыв всасывающего трубопровода	Фторопласт
ПГА 1,0 /160-О-К-2	1,0	Монтаж врезкой в разрыв трубопровода (как на нагнетание, так и на всас). Крепление – на скобах	Фторопласт
ПГА 2,5/63-О-К-2	2,5	Монтаж врезкой в разрыв трубопровода (как на нагнетание, так и на всас). Крепление – на скобах	Фторопласт
ПГА 4/40-О-К-2	4	Монтаж врезкой в разрыв трубопровода (как на нагнетание, так и на всас). Крепление – на скобах	Фторопласт
ПГА 6,5/25- О-К-3	6,5	Монтаж врезкой в разрыв трубопровода (как на нагнетание, так и на всас). Крепление –на скобах	Фторопласт
ПГА 10/16- О-К-3	10	Монтаж врезкой в разрыв трубопровода (как на нагнетание, так и на всас). Крепление –на скобах	Фторопласт

*ООО "ЗДТ "Ареопаг" по требованию заказчика изготавливает также ПГА с отличными от указанных параметрами.

Безопасность ПГА подтверждена:

ДЕКЛАРАЦИЕЙ ЕАЭС N RU Д-RU.PA03.B.16583/22 О СООТВЕТСТВИИ ПГА ТРЕБОВАНИЯМ ТЕХНИЧЕСКОГО РЕГЛАМЕНТА ТАМОЖЕННОГО СОЮЗА: «О БЕЗОПАСНОСТИ МАШИН И ОБОРУДОВАНИЯ» (ТР ТС 010/2011).

 СЕРТИФИКАТОМ СООТВЕТСТВИЯ № ЕАЭС RU C-RU.ПБ98.В.00458/24, ВЫДАННЫМ АВТОНОМНОЙ НЕКОММЕРЧЕСКОЙ ОРГАНИЗАЦИЕЙ ДОПОЛНИТЕЛЬНОГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «ИНСТИТУТ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ», УДОСТОВЕРЯЮЩИМ СООТВЕТСТВИЕ ПГА ТРЕБОВАНИЯМ ТЕХНИЧЕСКОГО РЕГЛАМЕНТА ТАМОЖЕННОГО СОЮЗА «О БЕЗОПАСНОСТИ ОБОРУДОВАНИЯ ДЛЯ РАБОТЫ ВО ВЗРЫВООПАСНЫХ СРЕДАХ» (ТР ТС 012/2011).

ДЕКЛАРАЦИЕЙ ЕАЭС №RU Д-RU.PA08.B.40920/24 О СООТВЕТСВИИ ТРЕБОВАНИЯМ ТЕХНИЧЕСКОГО РЕГЛАМЕНТА  ТАМОЖЕННОГО СОЮЗА "О БЕЗОПАСНОСТИ ОБОРУДОВАНИЯ  РАБОТАЮЩЕГО ПОД ИЗБЫТОЧНЫМ ДАВЛЕНИЕМ" (ТР ТС 032/2013)
