Насосы перистальтические (шланговые) НП

Перистальтические насосы типа НП соответствуют ТУ 3632-007-46919837-2012.  Предназначены для дозирования и перекачивания абразивных, вязких, кристаллизующихся и коррозийных жидкостей, в том числе и эмульсий, содержащих твердые фракции размером до 10% от внутреннего диаметра шланга насоса.

Установочные размеры

Установочные размеры насосов НП, ммВысота, ммДлина, ммШирина, мм
Перистальтический насос НП 25745493280
Установочные размеры насосов НП, ммВысота, ммДлина, ммШирина, мм
Перистальтический насос НП 40667,57221200
Установочные размеры насосов НП, ммВысота, ммДлина, ммШирина, мм
Перистальтический насос НП 501078831480

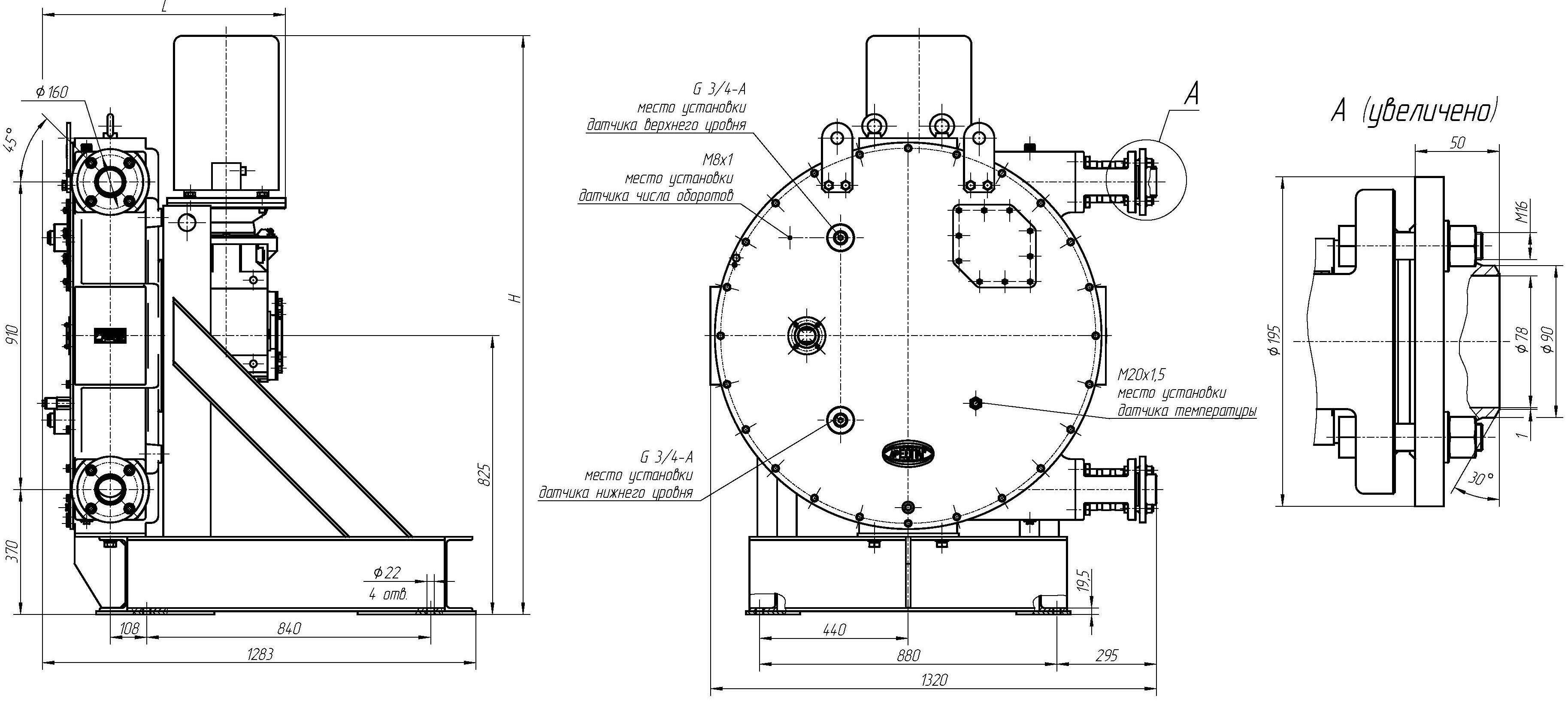

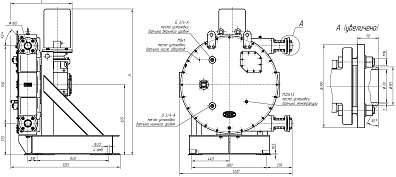

Установочные размеры насосов НП, ммВысота, ммДлина, ммШирина, мм
Перистальтический насос НП 80180012341028,5

Описание

Перистальтический насос НП

ЗДТ "Ареопаг" производит перистальтические (шланговые) насосы специального исполнения.

Доработка конструкторской документации под требования заказчика на серийные насосы НП не производится.

Для уточнения возможности изготовления данного вида продукции  необходимо отправить запрос через сайт или по электронной почте info@areopag-spb.ru

В зависимости от своего назначения, насосы комплектуются шлангами с выходными и входными патрубками для обеспечения стойкости к коррозии, вызываемой перекачиваемой средой.

Перистальтические насосы типа НП соответствуют ТУ 3632-007-46919837-2012.


Устройство и принцип действия


Перистальтический (шланговый) насос — роторная гидромашина объемного типа.

Он включает в себя стальной корпус, в котором установлен ротор с двумя неподвижно закрепленными выжимными элементами – башмаками. Между выжимным элементом и внутренней стенкой уложен шланг специальной конструкции из многослойной резины с кордом.

Корпус с лицевой стороны герметично закрыт крышкой. Частично корпус насоса заполнен охлаждающе-смазывающей жидкостью. Когда вращается ротор, башмак пережимает шланг и выдавливает перекачиваемую среду в направлении вращения.

После деформации шланг практически сразу восстанавливает свою форму до полного сечения. В результате за роликом образуется вакуум, который обеспечивает самовсасывание перекачиваемой среды.


Параметры перекачиваемых сред


Динамическая вязкость, не более, Па∙с 10*
Температура, °C от -10°C до +80°C
Величина зерна твёрдой неабразивной фазы в %
от наименьшего диаметра сечения входного патрубка агрегата, не более
15
Для одиночных частиц, % не более 25

Примечание: *допустимая динамическая вязкость перекачиваемой жидкости зависит от типоразмера перистальтического насоса, скорости вращения ротора насосной части и давления на входе в насосную часть.


Конструктивные особенности перистальтических насосов





Типоразмерный ряд перистальтических насосов


Технические параметры перистальтических насосов НП25

Технические параметры перистальтических насосов НП40

Технические параметры перистальтических насосов НП50

Технические параметры перистальтических насосов НП80

Классификатор условного обозначения перистальтических насосов

Техническая информация по монтажу и сервису


Преимущества

Ведущий производитель оборудования на рынке РФ

Количество отраслей применения
3
Количество клиентов
67
Количество насосов
211
  • Структура перекачиваемого продукта не повреждается, допускается перекачка сред с твердыми фракциями нестандартной формы и длинноволокнистые структуры; отсутствует аэрация и вспенивание продукта.
  • Перекачиваемая среда не имеет контакта с движущимися металлическими деталями насоса.
  • Самовсасывание до 9 метров водяного столба.
  • Насос полностью герметичен, отсутствуют сальники, клапаны.
  • При внезапном изменении свойств перекачиваемой среды наблюдаются стабильные характеристики прибора; при периодичном поступлении продукта возможность эксплуатации «всухую».
  • Самоочистка насоса и промывка трубной обвязки осуществляется за счет реверса, возможность реверсивной работы.
  • В комплекте с преобразователем частоты обеспечивает регулирование подачи с точностью до 1.0%.
  • Для разных целей применения в конструкции перистальтического насоса используются различные типы шлангов.
  • Минимально текущее ТО, не требующее квалифицированного подхода, простота ремонта.
