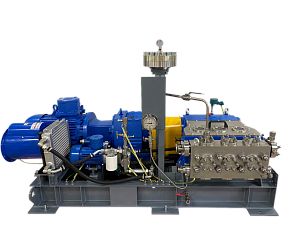

Производятся в соответствии с ТУ 28.13.12-001-46919837-2017. Предназначены для перекачивания жидкостей под высоким давлением. Представлены в трех типоразмерах в зависимости от гидравлической мощности: АМГ23, АМГ48, АМГ335. Производятся на базе трехплунжерных насосов НМГ. Подобные насосы известны на рынке как трехплунжерные кривошипные насосы ПТ и Т.
Насос трехплунжерный предназначен для перекачивания нейтральных и агрессивных жидкостей, эмульсий, суспензий и других жидких сред с температурой от –50ºС до +60ºС (+120ºС*) и кинематической вязкостью не более 80сСт (мм2/с), содержащих твердые частицы в количестве не более 0,2% по массе и размером не более 0,3 мм.
Трехплунжерные насосы производства Ареопаг эксплуатируются на объектах крупнейших нефтегазодобывающих компаний РФ в технологических процессах подачи метанола или этиленгликоля в газодобывающие скважины, трубопроводах сбора и транспортировки газа с целью предотвращения гидратных пробок и отложений; для поддержания пластового давления; для подачи промывочной воды на реакторные блоки и др.
Трехплунжерные насосы востребованы в таких отраслях как энергетика, водоподготовка, ЖКХ, металлургия, химическая и целлюлозно-бумажная промышленность и могут применяться для гидроиспытаний (опрессовка трубопроводов), для гидравлической очистки различного технологического оборудования, т.е. везде, где необходимо создание высокого давления.
Конструктивное исполнение гидроблока:
Исполнение по взрывозащите:
Условия эксплуатации:
Климатическое исполнение и категория размещения по ГОСТ 15150-69:
У3 - эксплуатация в крытых помещениях без регулирования температурных условий с естественной вентиляцией.
По требованию Заказчика, согласованному с предприятием-изготовителем, агрегаты могут изготавливаться в других климатических исполнениях.

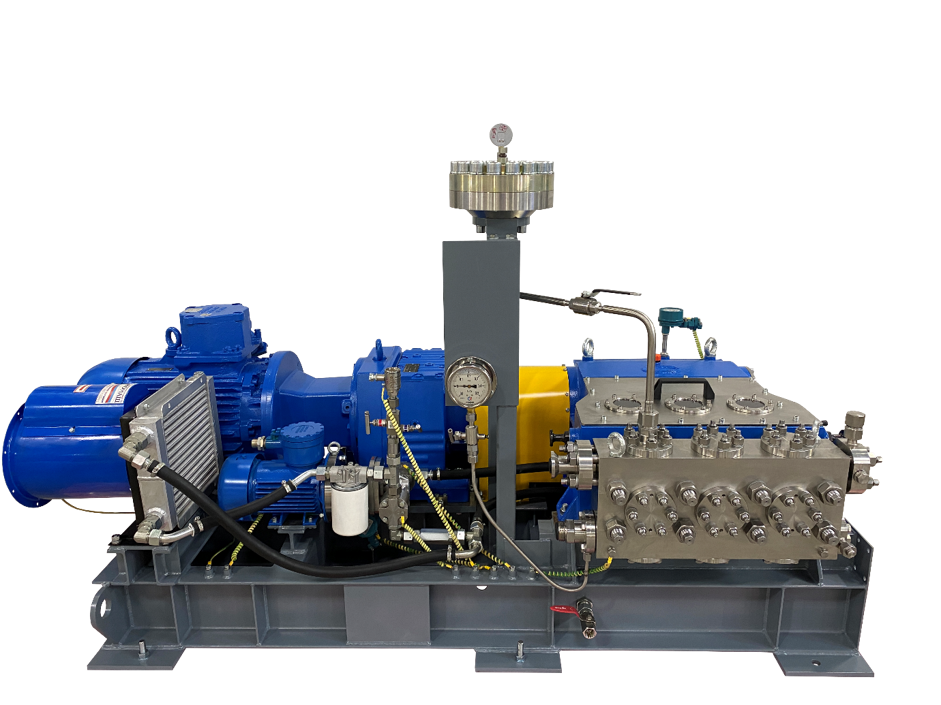

Конструкция трехплунжерных агрегатов :
1. Электродвигатель;
2. Трехплунжерный насос;
3. Редуктор;
4. Муфта;
5. Клапан предохранительный;
6. Масляный насос;
7. Фильтр;
8. Теплообменник;
9. Клапан обратный;
10. Термопреобразователь.
Основные параметры и характеристики:
Таблица 1. Технические характеристики АМГ23
|
Тип агрегата |
Агрегат с выходной мощностью 23 кВт |
Агрегат с выходной мощностью 11 кВт |
||||||||
|
Максимальное давление на выходе, МПа |
35* |
30* |
25 |
20 |
16 |
17 |
14 |
11 |
9 |
7,5 |
|
Наибольшая идеальная подача при максимальной частоте вращения вала насоса, м3/ч |
2,2 |
2,7 |
3,4 |
4,2 |
5,1 |
2,2 |
2,7 |
3,4 |
4,2 |
5,1 |
Таблица 2. Технические характеристики АМГ48
|
Исполнение |
00 | 01 | 02 |
03 |
| Максимальное давление на выходе, МПа |
20 |
16 |
14 |
12 |
| Номинальная подача (при ŋ0 =0,9), м3/ч |
8,6 |
10,8 |
12,4 |
14,5 |
Таблица 3. Технические характеристики АМГ335
| Исполнение |
00 |
01 |
02 |
03 |
04 |
| Максимальное давление на выходе, МПа |
35 |
28 |
22,5 |
18,5 |
14,5 |
|
Номинальная подача (при ŋ0 =0,9), м3/ч |
30,5 |
38,6 |
47,7 |
57,7 |
74,5 |
Трехплунжерный насос производства Ареопаг был представлен на престижном Петербургском международном газовом форуме (ПМГФ) и вызвал большую заинтересованность со стороны посетителей и руководства ПАО Газпром.
На фото заместитель Председателя Правления ПАО «Газпром» Маркелов В.А.
