Перистальтические насосы типа НПА соответствуют ТУ 3632-007-46919837-2013. Предназначены для непрерывного (при определенных режимах работы) дозирования и перекачивания абразивных, вязких, кристаллизующихся и коррозийных жидкостей, в том числе эмульсий, содержащих твердые фракции размером до 10% от внутреннего диаметра шланга насоса.
| Установочные размеры | Высота, мм | Длина, мм | Ширина, мм |
|---|---|---|---|
| Перистальтический насос НПА 25 | от 723,5 до 862 | от 640 до 665 | 668 |

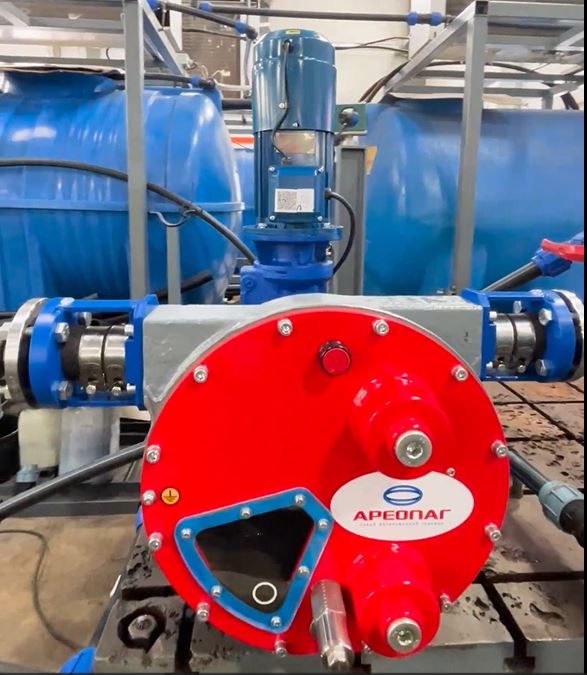

Перистальтический насос НПА
Предназначается для дозирования и перекачивания абразивных, вязких, кристаллизующихся и коррозийных жидкостей, в том числе и эмульсий, содержащих твердые фракции размером до 10% от внутреннего диаметра шланга насоса. Подходит для непрерывных технологических процессов. При работе с агрессивными средами шланги с выходными и входными патрубками обеспечивают стойкость к коррозии, вызываемой перекачиваемой средой.
Перистальтические насосы типа НПА соответствуют ТУ 3632-007-46919837-2013.
Устройство и принцип действия
Перистальтический (шланговый) насос – роторная гидромашина объемного типа. Он включает в себя стальной корпус, в котором установлен ротор. Пережимающим элементом является ролик, который вращается по траектории эксцентриситету. Между выжимным элементом и внутренней стенкой уложен шланг специальной конструкции из многослойной резины с кордом. Корпус с лицевой стороны герметично закрыт крышкой. Частично корпус насоса заполнен охлаждающе-смазывающей жидкостью. Когда вращается ротор, ролик пережимает шланг и выдавливает перекачиваемую среду в направлении вращения. После деформации шланг практически сразу восстанавливает свою форму до полного сечения. В результате за роликом образуется вакуум, который обеспечивает самовсасывание перекачиваемой среды. Тип шланга определяется при заказе в зависимости от перекачиваемой жидкости.
Параметры перекачиваемых сред
| Динамическая вязкость, не более, Па∙с | 4,5* |
| Температура, °C | от -20°C до +70°C |
|
Величина зерна твёрдой неабразивной фазы в % от наименьшего диаметра сечения входного патрубка агрегата, не более |
15 |
| Для одиночных частиц, не более, % |
25 |
Конструктивные особенности перистальтических насосов
Эксплуатационные преимущества шланговых насосов НПА ООО «ЗДТ «АРЕОПАГ» с α-схемой.
1. Экономия на эксплуатационных затратах: увеличенный срок службы шланга за счет снижения трения и нагревания; на 25% меньше потребности в СОЖ; отсутствие клапанов, уплотнений и сальников.
2. Корпуса насосов НПА являются литыми, что придает большую надежность, чем у агрегатов НП.
3. Возможность непрерывного режима работы.
